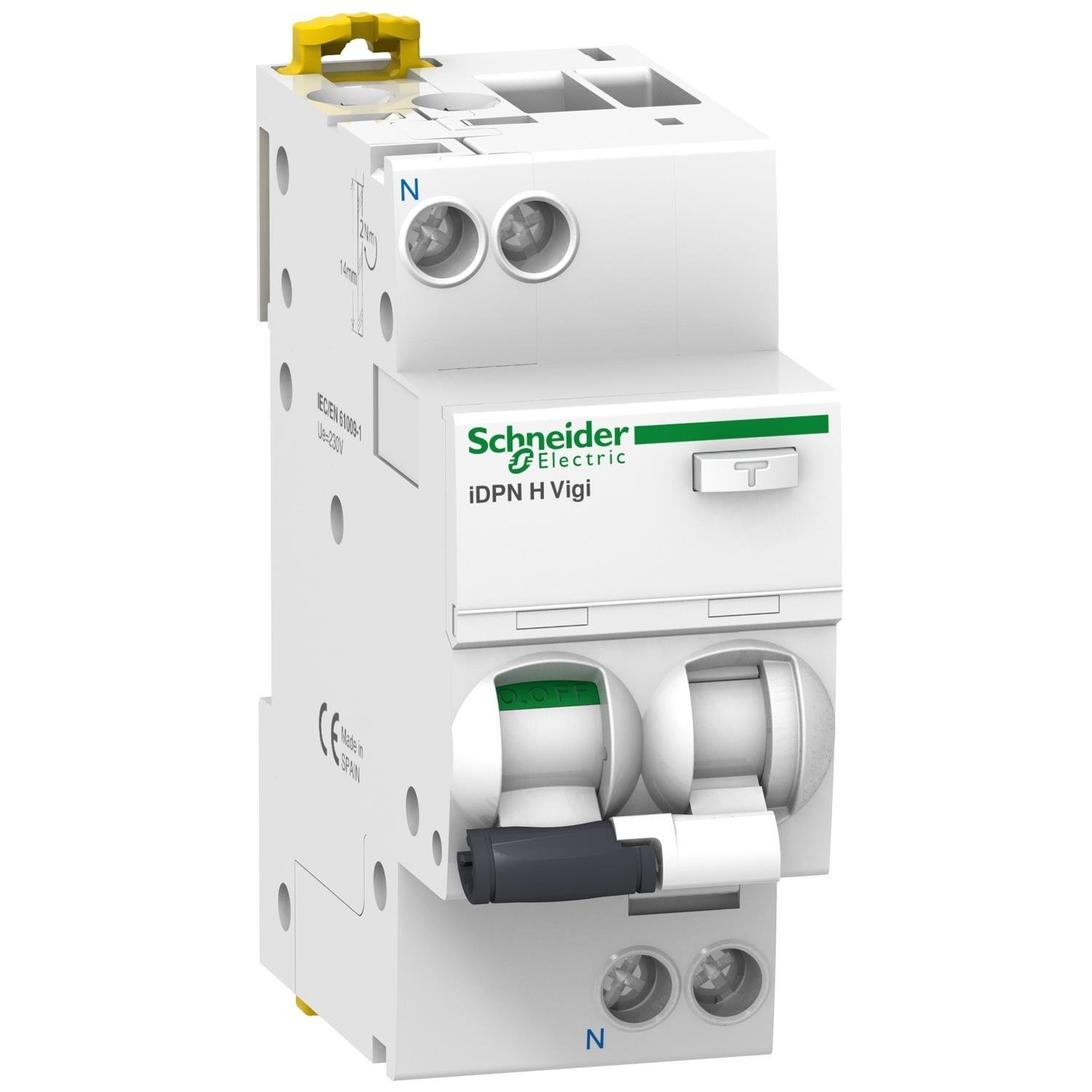

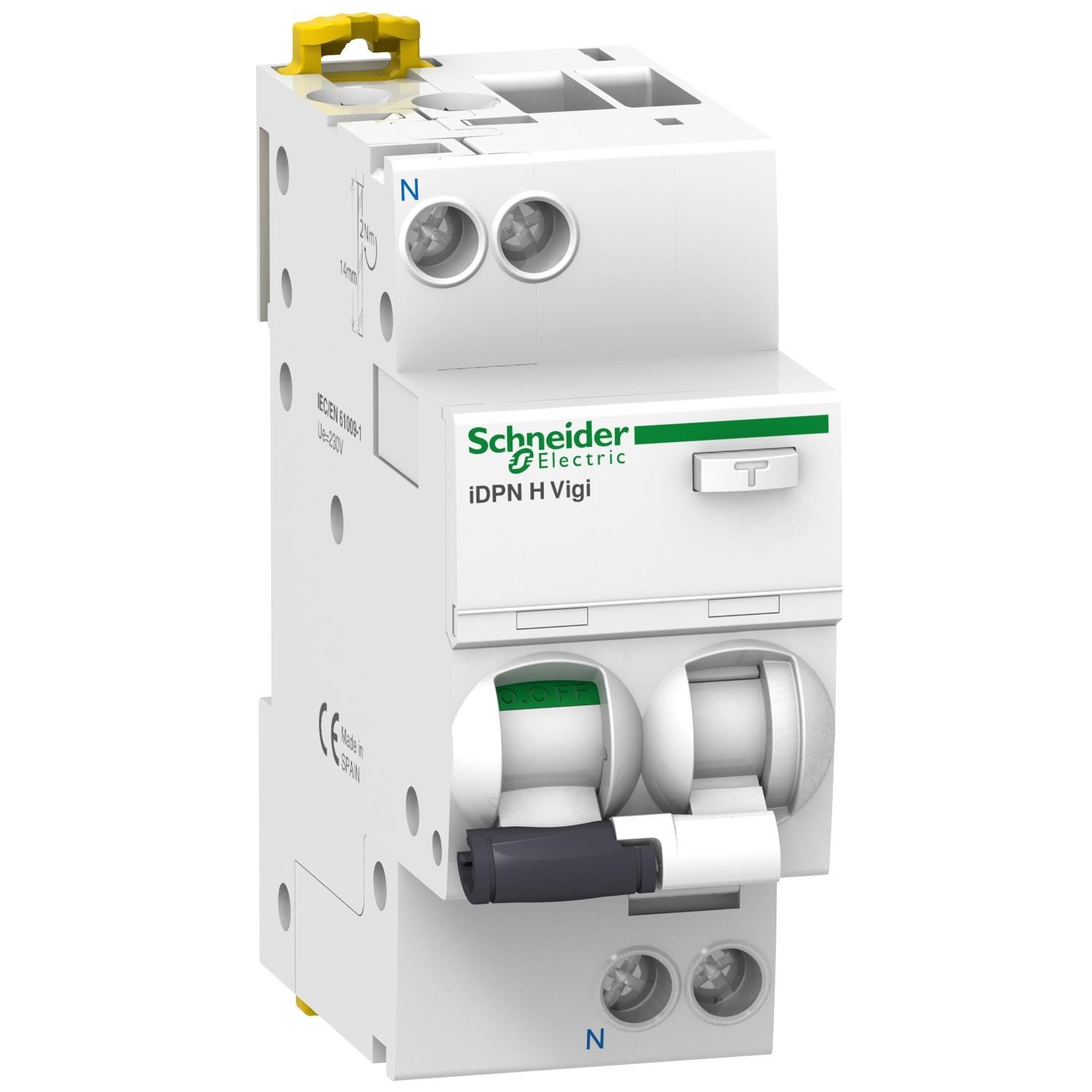

Acti9 iDPN H Vigi - Aşırı Akım Korumalı Kaçak Akım Sigortası - 1P+N - 16A - C Eğrisi - 10000A - 300mA - Tip A (A9D47616)

Marka : SCHNEİDER

SCHNEİDER A9D47616 - Acti9 iDPN H Vigi - Aşırı Akım Korumalı Kaçak Akım Sigortası - 1P+N - 16A - C Eğrisi - 10000A - 300mA - Tip A

Uygun fiyat, Zamanında Teslimat.

Tavsiye Et

Yorum Yaz

seri	Acti 9
ürün adı	Acti9 iDPN Vigi
Ürün ya da bileşen tipi	Aşırı akım koruması ile rezidüel akım kesici (RCBO)
Ürün grubu	iDPN H Vigi
cihaz uygulaması	Dağıtım
Kutup tanımı	1P + N
korumalı kutupların sayısı	1
nötr konum	Sol
[In] nominal akım	16 A
Şebeke tipi	AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	C
toprak kaçağı hassasiyeti	300 mA
toprak kaçağı koruması zaman gecikmesi	Anlık
toprak kaçağı koruma sınıfı	A tipi
kesme kapasitesi	10000 A Icn -de 230...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1
yalıtıma uygunluk	Evet 'e uygunEN/IEC 60947-2

Tamamlayıcı
Complementary	Çıkış
Şebeke frekansı	50 Hz
[Ue] nominal çalışma voltajı	230...240 V AC 50 Hz
manyetik açma sınırı	5...10 x In
rezidüel akım açma teknolojisi	Gerilim bağımsız
[Ics] nominal hizmet kesme kapasitesi	7500 A 75 % x Icn -de 230...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1
hominal kesme ve kapama kapasitesi	Idm 6000 A -de 230...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1
sınırlama sınıfı	3 'e uygunEN/IEC 61009-2-1
[Ui] nominal yalıtım voltajı	400 V AC 50 Hz
[Uimp] nominal darbe dayanım voltajı	4 kV
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	AÇIK, KAPALI, hata açma
Montaj Tipi	Takılabilir
montaj desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
bağlantı aralığı	9 mm faz ve nötr arasında
9 mm vida adımı	4
yükseklik	85 mm
genişlik	36 mm
Derinlik	73 mm
Ürün ağırlığı	125 g
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	20000 cycles
Kilitleme seçenekleri tanımı	Kilitleme cihazı
bağlantılar - terminaller	Tek terminal üst veya alt1…16 mm² sert Tek terminal üst veya alt1…10 mm² esnek Tek terminal üst veya alt1…10 mm² halkalı ve esnek
tel sıyırma uzunluğu	15 mm for üst veya alt connection
sıkma torku	2 N.m üst veya alt
toprak kaçağı koruması	Entegre

Ortam
Standartlar	EN/IEC 61009-2-1
ürün sertifikaları	VDE
IP koruma derecesi	IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529
kirletme derecesi	3
aşırı gerilim kategorisi	III 'e uygunIEC 60364
elektromanyetik uyumluluk	8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma için ortam hava sıcaklığı	-25…60 °C
Depolama ortam koşulları	-40…85 °C
