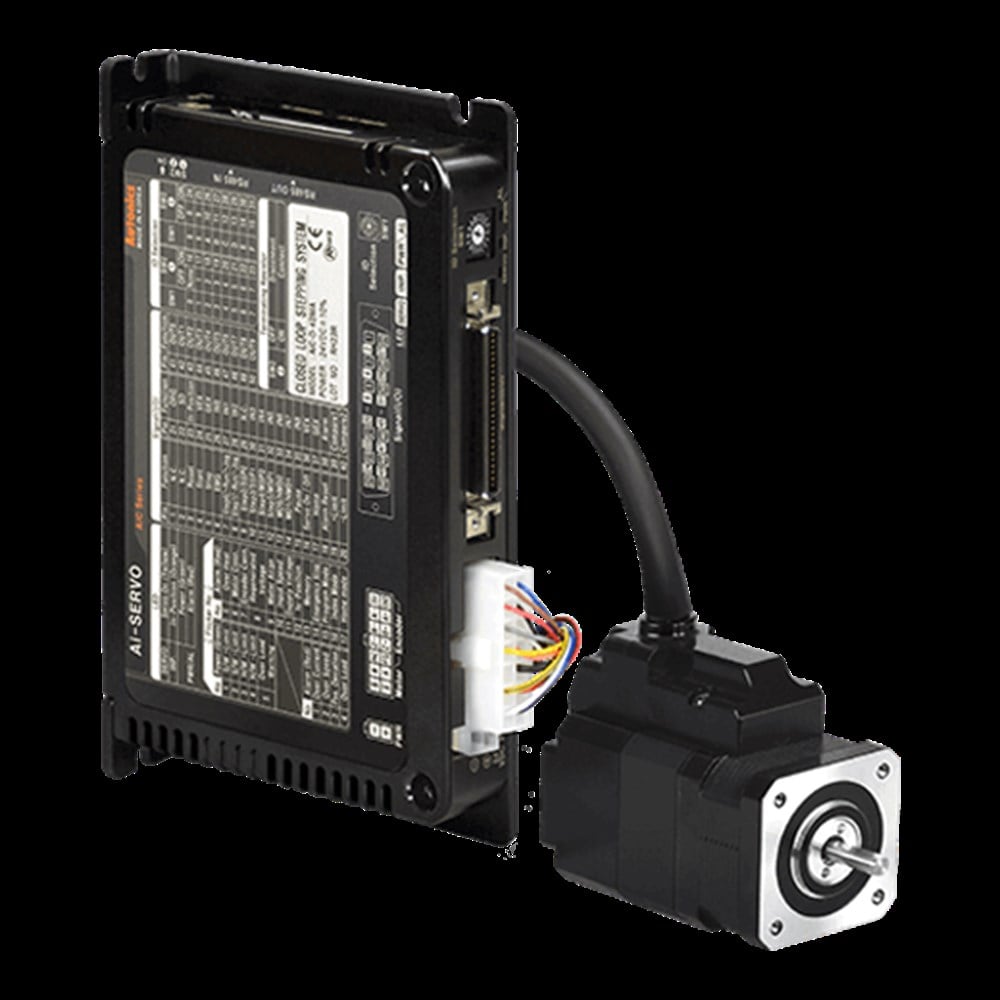

Teknik özellik dosyaları

Sürücü_Çalışma yöntemi	Bipolar sabit Akım sürücüsü
Sürücü_Uygulanan motorlar	Çerçeve ebadı 42mm 2-faz kapalı çevrim step motor
Sürücü_Çözünürlük	500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR
Sürücü_Besleme	24VDC
Sürücü_Azami RUN akımı	1.7A/faz
Sürücü_Azami Güç tüketimi	60W
Sürücü_Çıkış	Konum, Alarm, Uyarı, Karşılaştırma1 / 2, genel çıkışı(OUT0~9)
Sürücü_Koruma yapısı	IP20
Sürücü_Onay
Motor_Temel Adım Açısı [FULL / HALF]	1.8º/0.9º
Motor_Azami Tutma Torku	4,08kgf.cm
Motor_Rotor Eylemsizlik Momenti	54g·cm²
Motor_Sargı direnci	1,85Ω
Motor_Anma akımı	1.7A/faz
Motor_Motor uzunluğu	73.5mm
Motor_Mili	Tek milli
Motor_Çalışma yöntemi	Bipolar
Motor_Çözünürlük	10,000PPR(2,500PPR×4-çoklu)
Motor_Çıkış fazı	A, ,B, ,Z,
Motor_Azami Tepki frekansı	300kHz
Motor_Koruma yapısı	IP30
Motor fazı	2-Fazlı
Sürücü_Ortam sıcaklığı	0 - 50℃, depolama: -10 - 60℃
Sürücü_Ortam nemi	%35-85 RH, depolama: %10-90 RH
Sürücü_Ağırlık	Yaklaşık 460g(yaklaşık 300g)
Motor_Eksen sayısı	1-eksen
Motor_Ortam sıcaklığı	0 - 50℃, depolama: -20 - 70℃
Motor_Ortam nemi	%20-85 RH, depolama: %15-90 RH
Motor_Ağırlık	Yaklaşık 0,52kg(yaklaşık 0,41kg)

※Maks. çalışma sırasında güç tüketimi. Yükü hızla değiştirirken anlık tepe akımı artabilir. Güç kaynağının kapasitesi en fazla 1,5 - 2 defa olmalıdır. güç tüketimi.
※RUN Akım, şu an RUN Frekans ve Azami RUN Akım'a bağlı olarak değişmektedir.
※çözünürlük, Hız filter: Settable with the dedicated program.
※Azami tutma torku, Anma Akım'ı (2 fazlı tutma) beslerken ve motorun teknik özelliklerini karşılaştırarak motoru durdururken standart torktur.
※Ağırlık ambalajı içerir. Parantez içindeki ağırlık sadece birim içindir.
※Ortamın dayanım değerleri, donma ya da yoğunlaşma olmayan ortamlar için geçerlidir.
