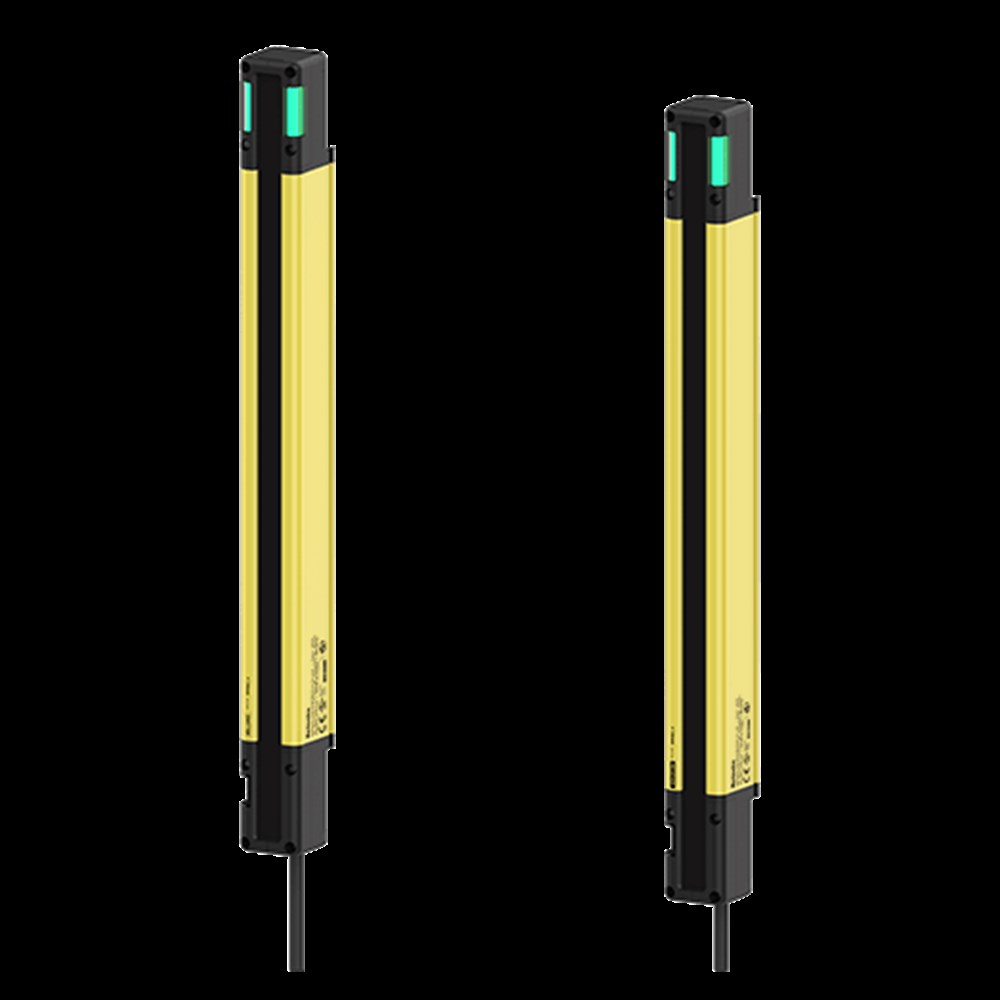

Algılama türü |
Karşılıklı |
Işık kaynağı |
Kızılötesi LED (855 nm) |
Effective aperture angle(EAA) |
Within ± 2.5 ° when the sensing distance is greater than 3 m for both emitter and receiver. |
Algılama mesafesi |
Short - Long mode (setting switch) |
Short mode |
0,2 ~ 8 m |
Long mode |
0,2 ~ 15 m |
Detection capability |
Ø 30 mm (El gövdesi) |
Algılanan hedef |
Opak |
Optik eksen sayısı |
75 |
Optik eksen aralığı |
25mm |
Series connection |
Azami SET (≤ 300 optik eksen) |
Besleme |
24 VDC ±20 %(ripple P-P: ≤10 %) |
Akım tüketimi |
Verici ≤ 106 mA, alıcı: ≤ 181 mA |
Safety related output: OSSD output |
NPN ya da PNP açık kolektörYük gerilimi ON - 24 VDC (artık gerilimi hariç), OFF - 0 VDC
Yük akım: ≤ 300 mA
Artık gerilim : ≤ 2 VDC(kablolamadan kaynaklanan gerilim düşüşü hariç)
Yük kapasitesi: ≤ 2.2 ㎌
Kaçak akım: ≤ 2.0 mA
Yükün kablo direnci: ≤ 2,7 Ω |
Auxiliary output(AUX 1/2) |
NPN ya da PNP açık kolektör
Yük gerilimi: ≤ 24 VDC, Yük akımı: ≤ 100 mA,
Artık gerilimi: ≤ 2 VDC (kablolamadan kaynaklana gerilim düşüşü hariç) |
Lamp output(LAMP 1/2) |
NPN ya da PNP açık kolektör
Yük gerilimi: ≤ 24 VDC, Yük gerilimi: ≤ 300 mA,
Artık gerilimi: ≤ 2 VDC (kablolamadan kaynaklanan gerilim düşüşü hariç),
Akkor lamba: 24 VDC / 3 to 7 W, LED lamba: yük akımı ≤ 50 ~ 300 mA |
Koruma yapısı |
Ters güç polaritesi, ters çıkış polaritesi, çıkış kısa devre aşırı akım koruması |
Safety-related functions |
Kilitleme (sıfırlama bekletme), harici cihaz izleme (EDM), sessize alma / geçersiz kılma, Karartma (sabit boşluk, değişken boşluk), azaltılmış çözünürlük |
General functions |
Otomatik test, olay ışık seviyesinin azaltılması için alarm, karşılıklı parazit önleme |
Others functions |
Algılama mesafesinin değiştirilmesi, NPN veya PNP'ye geçiş, harici test (ışık yayılması durur), yardımcı çıkış (AUX 1, 2), lamba çıkışı (LAMP1, 2) |
Synchronization type |
Senkron hat ile zamanlama yöntemi |
Yalıtım direnci |
20 milyondan fazla (500VDC megger'de) |
Parazit bağışıklığı |
Gürültü simülatörü tarafından kare dalga gürültüsü (darbe genişliği: 1㎲) ± 240VDC |
Dielektrik dayanımı |
1 dakika için 1.000VAC 50 / 60Hz |
Titreşim |
"10 ~ 55 Hz frekansta 0,7 mm genlik (1 dakika için), her X, Y, Z yönünde 20 tarama " |
Darbe |
100 m/s² ( 10 G), pulse width 16 ms in each X, Y, Z direction for 1,000 times |
Ortam aydınlatması |
Güneş ışığı: Azami 10,000lx,
Akkor lamba: Azami 3,000lx
(Alıcı aydınlanması) |
Ortam sıcaklığı |
-10 to 55℃, storage: -20 to 70℃ (non-freezing or non-condensation) |
Ortam nemi |
35 to 85 %RH, storage: 35 to 95 %RH (non-freezing or non-condensation) |
Koruma yapısı |
IP65, IP67 (IEC standardı), IP67G (JEM standardı), IP69K (DIN standardı) |
Malzeme |
Durum: AL, Ön kapak ve dedektör: PMMA, Uç kapağı: PC
Güç G/Ç kablosu ve bağlantı kablosu: Poliüretan (PUR) veya polivinil klorür (PVC)
Y bağlantı kablosu ve lamba çıkış kablosu, Seri uzatma kablosu: Poliüretan (PUR) |
Onay |
|
Uluslararası standartlar |
UL 508, CSA C22.2 No. 14, ISO 13849-1 (PL e, Cat. 4), ISO 13849-2 (PLe, Cat. 4), UL 61496-1 (Type 4, ESPE), UL 61496-2 (Type 4, AOPDs), IEC/EN 61496-1 (Type 4, ESPE), IEC/EN 61496-2 (Type 4, AOPDs), IEC/EN 61508-1~-7 (SIL 3), IEC/EN 62061 (SIL CL 3) |
