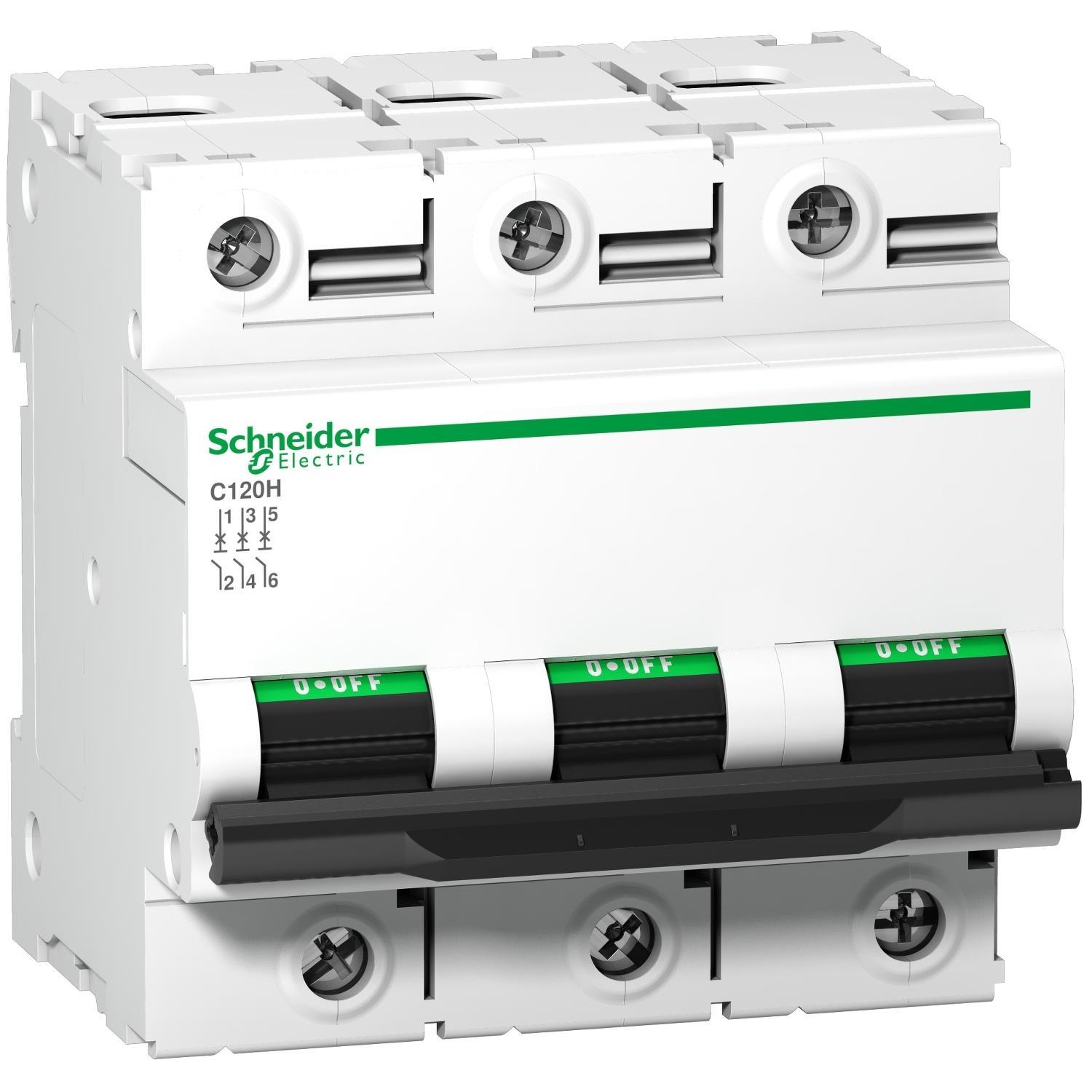

C120H - Devre Kesici - 3P - 80A - D eğrisi (A9N18512)

Marka : SCHNEİDER

SCHNEİDER A9N18512 - C120H - Devre Kesici - 3P - 80A - D eğrisi - Acti9 Minyatür Devre Kesiciler - MCB

Uygun fiyat, Zamanında Teslimat.

Anma kısa devre kesme kapasitesi EN/IEC 60898-1 standardına göre 230VAC'de 15000A'e kadar 400VAC'a ve EN/IEC 60898-1 standardına göre 230VAC'de 400VAC'de 15000A'ya kadar çıkar Bu ürün hem endüstriyel standart EN/IEC 60898-1 hem de konut standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, kısa devreye ve aşırı yük akımına karşı devre koruması, kontrol ve izolasyon fonksiyonlarını birleştirir Yeşil şeridin varlığı, kontakların fiziksel olarak açılmasını garanti eder ve aşağı akım devresinde güvenli bir şekilde çalışma yapılmasını sağlar. Hızlı kapanma mekanizması servis ömrünü uzatır Acti9 C120 teklifi, endüstriyel ve üçüncül binalara yöneliktir 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ue çalışma voltajı 375VDC, 220VAC ila 240VAC, 230VAC ila 400VAC, 380VAC ila 415VAC veya 440VAC'ye eşit veya altındadır Ui anma yalıtım voltajı 500VAC'dir Frekans 50Hz veya 60Hz Ürün DIN rayına klipslenebilir Genişlik 9 seviyede 9 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 81mm x (Y) 81mm x (D) 73mm Ağırlığı 0.615kg Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır Çalışma sıcaklığı -30°C ila 60°C Depolama sıcaklığı -40°C ila 70°C.

Tavsiye Et

Yorum Yaz

Ürün serisi	C120
seri	Acti 9
ürün adı	C120
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	C120H
cihaz uygulaması	Dağıtım
Kutup tanımı	3P
korumalı kutupların sayısı	3
[In] nominal akım	80 A -de 30 °C
Şebeke tipi	AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	D
kesme kapasitesi	15000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2
yalıtıma uygunluk	Evet 'e uygunIEC 60947-2

Tamamlayıcı
Şebeke frekansı	50/60 Hz
[Ue] nominal çalışma voltajı	<= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz
manyetik açma limiti	10...14 x In
[Ics] nominal hizmet kesme kapasitesi	7500 A 50 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz 5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC
sınırlama sınıfı	3 'e uygunEN/IEC 60947-2
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN/IEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	AÇIK/KAPALI göstergesi
Montaj Tipi	Takılabilir
montaj desteği	35 mm simetrik DIN rayı
comb busbar dağıtım bloğu uyumluluğu	EVET
9 mm vida adımı	9
yükseklik	81 mm
Derinlik	73 mm
genişlik	81 mm
Ürün ağırlığı	0,615 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	5000 cycles 'e uygunIEC 60947-2
kilitleme seçenekleri açıklaması	Handle sealable with cable diameter 0.7mm in OFF or ON position
bağlantılar - terminaller	Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek
tel sıyırma uzunluğu	15 mm
sıkma torku	3,5 N.m
toprak kaçağı koruması	Ayrı blok

Ortam
Standartlar	EN/IEC 60947-2 EN/IEC 60898-1
Ürün sertifikaları	EAC
IP koruma derecesi	IP20 conforming to IEC 60529
kirletme derecesi	3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	2000 m
Nominal çalışma ortam sıcaklığı	-30…60 °C
Depolama ortam koşulları	-40…70 °C
