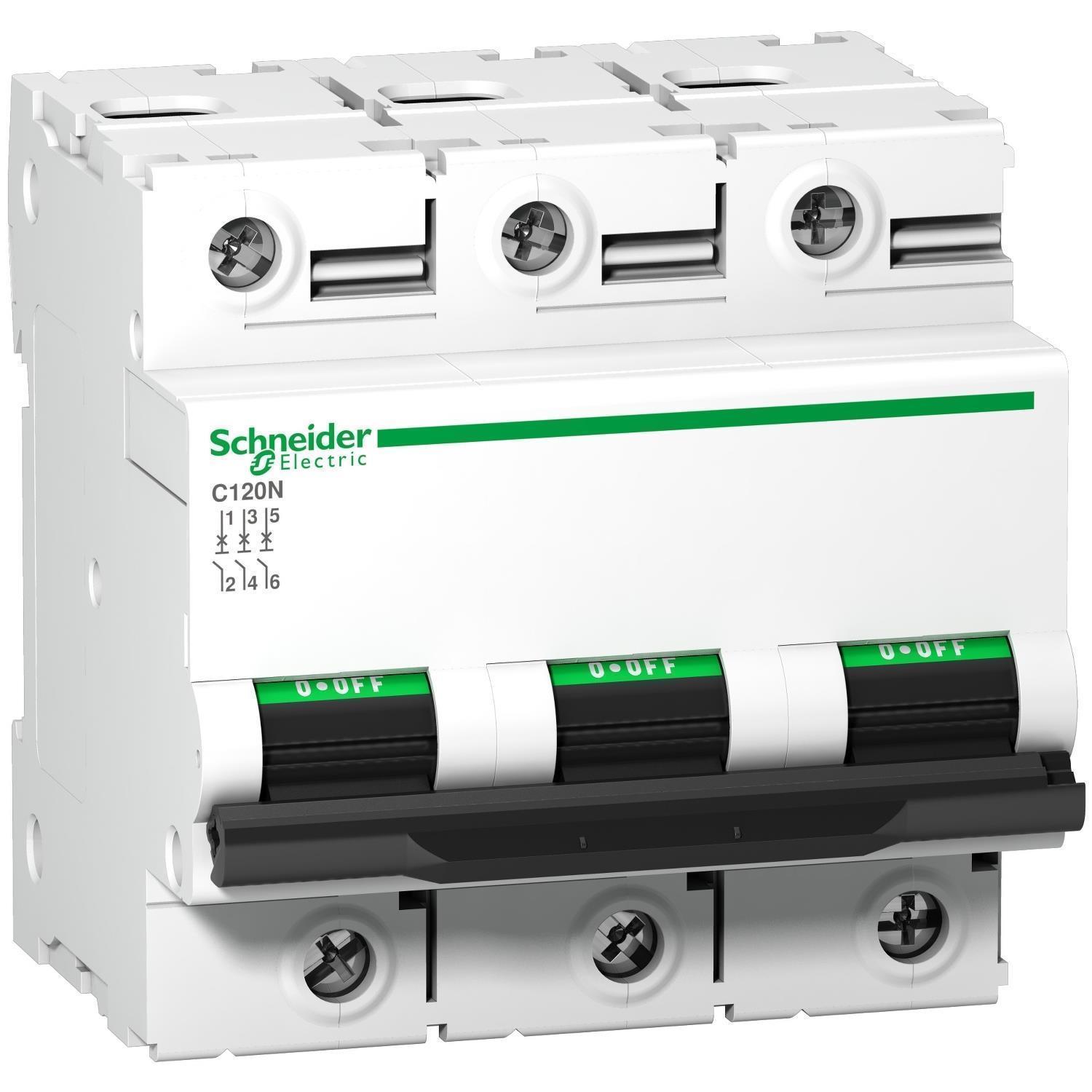

C120N - Devre Kesici - 3P - 63A - C eğrisi
C120N - Devre Kesici - 3P - 63A - C eğrisi

C120N - Devre Kesici - 3P - 100A - B eğrisi (A9N18350)

Marka : SCHNEİDER

SCHNEİDER  A9N18350 - C120N - Devre Kesici - 3P - 100A - B eğrisi Acti9 Minyatür Devre Kesiciler - MCB

Uygun fiyat, Zamanında Teslimat.

Anma kısa devre kesme kapasitesi EN/IEC 60898-1 standardına göre 230VAC'de 10000A'e kadar 400VAC'a ve EN/IEC 60898-1 standardına göre 230VAC'de 400VAC'de 10000A'ya kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, kısa devreye ve aşırı yük akımına karşı devre koruması, kontrol ve izolasyon fonksiyonlarını birleştirir Yeşil şeridin varlığı, kontağın fiziksel olarak açık olmasını garanti eder ve aşağı akım devresinde çalışmanın güvenli bir şekilde yürütülmesine olanak sağlar İyi bir aşırı gerilim dayanma kapasitesine sahiptir Ürün, yüksek endüstriyel performans düzeyi sunmak üzere tasarlanmıştır 5000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ue çalışma voltajı 375VDC, 220VAC ila 240VAC, 230VAC ila 400VAC, 380VAC ila 415VAC veya 440VAC'ye eşit veya altındadır Ui anma yalıtım voltajı 500VAC'dir Frekans 50Hz veya 60Hz Ürün DIN rayına klipslenebilir Genişlik 9 seviyede 9 Kirlilik derecesi 3 Ürün rengi beyazdır (RAL9003) Ebatlar (G) 81mm x (Y) 81mm x (D) 73mm Ağırlığı 0.615kg Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır Çalışma sıcaklığı -25°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.



Ürün serisi C120
seri Acti 9
ürün adı C120
Ürün ya da bileşen tipi Minyatür devre kesici
Ürün grubu C120N
cihaz uygulaması Dağıtım
Kutup tanımı 3P
korumalı kutupların sayısı 3
[In] nominal akım 100 A -de 30 °C
Şebeke tipi AC
açma birimi teknolojisi Termik Manyetik
eğim kodu B
kesme kapasitesi 10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2
yalıtıma uygunluk Evet 'e uygunIEC 60947-2
Tamamlayıcı
Şebeke frekansı 50/60 Hz
[Ue] nominal çalışma voltajı <= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz
manyetik açma limiti 3...5 x In
[Ics] nominal hizmet kesme kapasitesi 7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC
sınırlama sınıfı 3 'e uygunEN/IEC 60947-2
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-2
kontak konum göstergesi Evet
Kontrol tipi Geçiş
Cihaz üzerii sinyalizasyon AÇIK/KAPALI göstergesi
Montaj Tipi Takılabilir
montaj desteği 35 mm simetrik DIN rayı
comb busbar dağıtım bloğu uyumluluğu EVET
9 mm vida adımı 9
yükseklik 81 mm
Derinlik 73 mm
genişlik 81 mm
Ürün ağırlığı 0,615 kg
renk Beyaz
Mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı 5000 cycles 'e uygunIEC 60947-2
bağlantılar - terminaller Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek
tel sıyırma uzunluğu 15 mm
sıkma torku 3,5 N.m
toprak kaçağı koruması Ayrı blok
Ortam
Standartlar EN/IEC 60898-1
EN/IEC 60947-2
Ürün sertifikaları EAC
IP koruma derecesi IP20 conforming to IEC 60529
kirletme derecesi 3 'e uygunIEC 60947-2
aşırı gerilim kategorisi IV
tropik iklim 2 'e uygunIEC 60068-1
bağıl nem 95 % -de 55 °C
çalışma yüksekliği 2000 m
Nominal çalışma ortam sıcaklığı -25…70 °C
Depolama ortam koşulları -40…85 °C
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,500 cm
Package 1 Width 8,000 cm
Package 1 Length 8,500 cm
Package 1 Weight 578,500 g
Unit Type of Package 2 BB1
Number of Units in Package 2 4
Package 2 Height 8,500 cm
Package 2 Width 9,500 cm
Package 2 Length 33,000 cm
Package 2 Weight 2,372 kg
Unit Type of Package 3 S03
Number of Units in Package 3 24
Package 3 Height 30,000 cm
Package 3 Width 30,000 cm
Package 3 Length 40,000 cm
Package 3 Weight 14,620 kg
