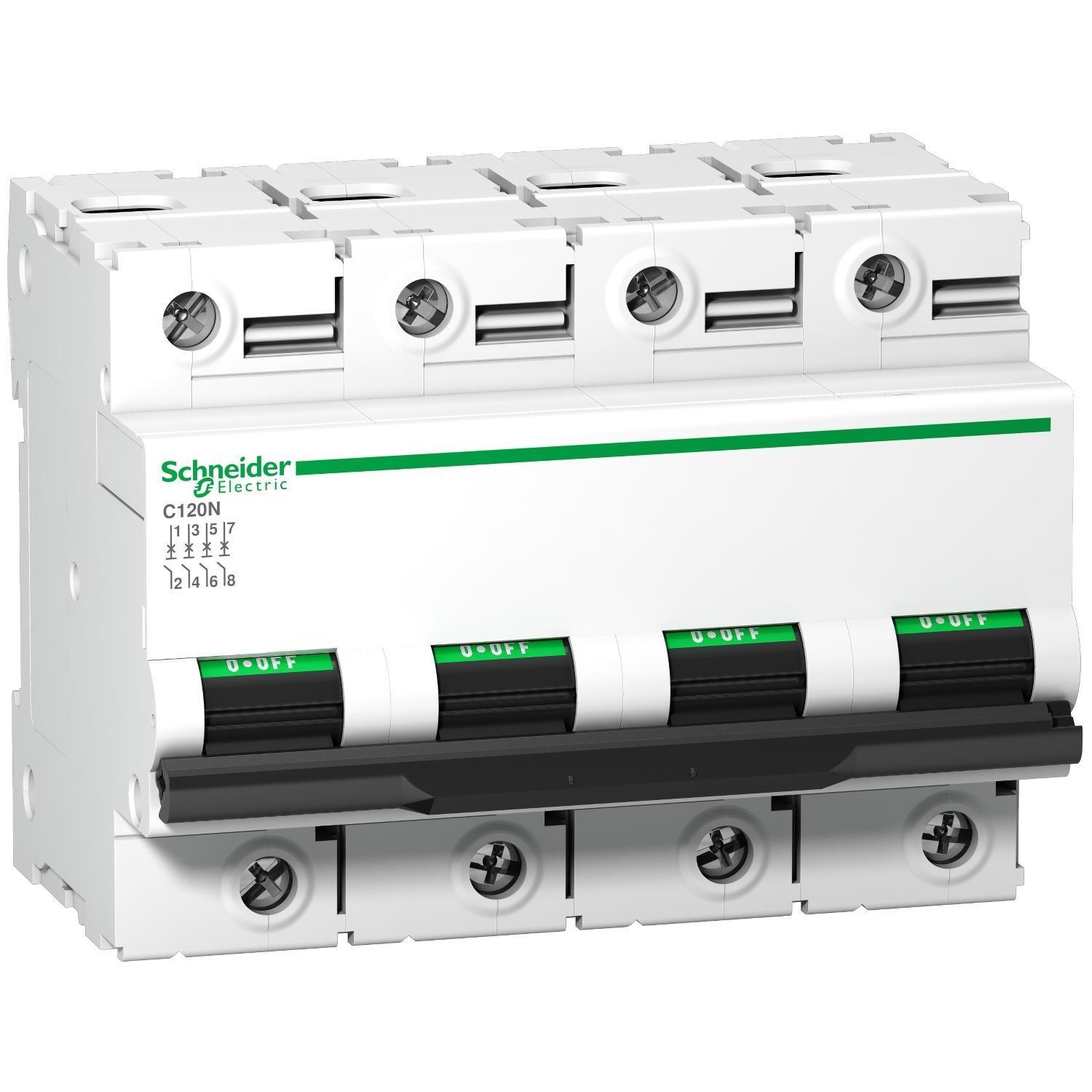

C120N - Devre Kesici - 4P - 80A - C eğrisi (A9N18372)

Marka : SCHNEİDER

SCHNEİDER A9N18372 - C120N - Devre Kesici - 4P - 80A - C eğrisi - Acti9 Minyatür Devre Kesiciler - MCB

Uygun fiyat, Zamanında Teslimat.

Anma kısa devre kesme kapasitesi EN/IEC 60898-1 standardına göre 230VAC'de 10000A'e kadar 400VAC'a ve EN/IEC 60898-1 standardına göre 230VAC'de 400VAC'de 10000A'ya kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreyi kısa devreye ve aşırı yük akımına karşı korur Yeşil şeridin varlığı, kontağın fiziksel olarak açık olmasını garanti eder ve aşağı akım devresinde çalışmanın güvenli bir şekilde yürütülmesine olanak sağlar İyi bir aşırı gerilim dayanma kapasitesine sahiptir Ürün, yüksek endüstriyel performans düzeyi sunmak üzere tasarlanmıştır 5000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ue çalışma voltajı 375VDC, 220VAC ila 240VAC, 230VAC ila 400VAC, 380VAC ila 415VAC veya 440VAC'ye eşit veya altındadır Ui anma yalıtım voltajı 500VAC'dir Frekans 50Hz veya 60Hz Ürün DIN rayına klipslenebilir Genişlik 9 seviyede 9 Kirlilik derecesi 3 Ürün rengi beyazdır (RAL9003) Ebatlar (G) 81mm x (Y) 81mm x (D) 73mm Ağırlığı 0.615kg Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır Çalışma sıcaklığı -25°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.

Tavsiye Et

Yorum Yaz

Ürün serisi	C120
seri	Acti 9
ürün adı	C120
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	C120N
cihaz uygulaması	Dağıtım
Kutup tanımı	4P
korumalı kutupların sayısı	4
[In] nominal akım	80 A -de 30 °C
Şebeke tipi	AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	C
kesme kapasitesi	10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2
yalıtıma uygunluk	Evet 'e uygunIEC 60947-2

Tamamlayıcı
Şebeke frekansı	50/60 Hz
[Ue] nominal çalışma voltajı	380...415 V AC 50/60 Hz <= 500 V DC 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz
manyetik açma limiti	5...10 x In
[Ics] nominal hizmet kesme kapasitesi	7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC
sınırlama sınıfı	3 'e uygunEN/IEC 60947-2
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN/IEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	AÇIK/KAPALI göstergesi
Montaj Tipi	Takılabilir
montaj desteği	35 mm simetrik DIN rayı
comb busbar dağıtım bloğu uyumluluğu	EVET
9 mm vida adımı	12
yükseklik	81 mm
Derinlik	73 mm
genişlik	108 mm
Ürün ağırlığı	0,82 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	5000 cycles 'e uygunIEC 60947-2
kilitleme seçenekleri açıklaması	Handle sealable with cable diameter 0.7mm in OFF or ON position
bağlantılar - terminaller	Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek
tel sıyırma uzunluğu	15 mm
sıkma torku	3,5 N.m
toprak kaçağı koruması	Ayrı blok

Ortam
Standartlar	EN/IEC 60898-1 EN/IEC 60947-2
Ürün sertifikaları	EAC
IP koruma derecesi	IP20 conforming to IEC 60529
kirletme derecesi	3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	2000 m
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…85 °C
