değişken hızlı sürücü ATV310, 0.37 kW, 0.5 hp, 380...460 V, 3 phase, filtresiz

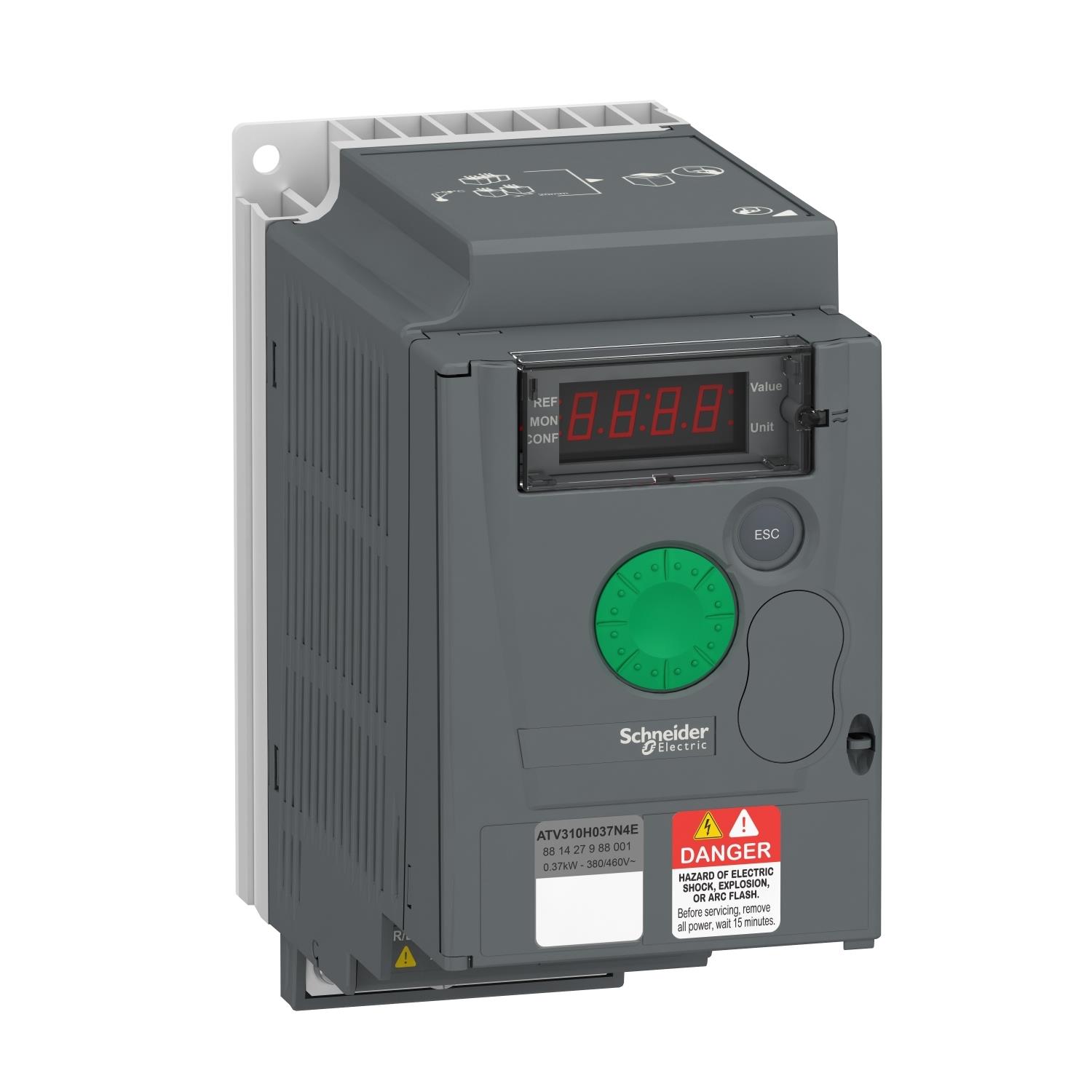

değişken hızlı sürücü ATV310, 0.37 kW, 0.5 hp, 380...460 V, 3 phase, filtresiz (ATV310H037N4E)

Marka : SCHNEİDER

SCHNEİDER ATV310H037N4E - değişken hızlı sürücü ATV310, 0.37 kW, 0.5 hp, 380...460 V, 3 phase, filtresiz -

Uygun fiyat, Zamanında Teslimat.

Anma gücü maksimum 0.37kW/0.5HP, ve anma gerilimi 380V ila 460V AC Kompakt boyutu, sağlam tasarımı ve montaj kolaylığı, tak ve çalıştır prensibine dayalı ve entegre fonksiyonları, onu özellikle endüstriyel makineler ve belirli tüketici makinelerini içeren uygulamalar için uygun hale getirir Parlak LED 4 basamaklı ekran sayesinde önemli parametrelerin yüksek okunabilirliğini sunar Düşük yük ve aşırı yük algılama, tesisatınızı korumanıza yardımcı olur Ağırlığı 0.8kg ve Ebatları, 72mm genişlik, 143mm yükseklik, 130mm derinlik Bu sürücü, tekstil makinesi, takım tezgahları, ağaç işleme makinesi, malzeme taşıma, paketleme ve baskı makineleri, seramik makinesi gibi en yaygın uygulamalara uygun fonksiyonları bünyesinde barındırır.

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Tavsiye Et

Yorum Yaz

Ürün serisi	Easy Altivar 310
Ürün ya da bileşen tipi	Değişken hızlı sürücü
ürüne özel uygulama	Basit makine
montaj stili	Soğutma bloklu
Ürün grubu	ATV310
fazların ağ sayısı	Trifaze
[Us] nominal besleme gerilimi	380...460 V % - 15...10
motor gücü kW	0,37 kW için Ağır şart
motor gücü hp	0,5 hp için Ağır şart

Tamamlayıcı
Set başına Miktar	1'li set
EMC filtresi	EMC filtresi olmadan
soğutmanın tipi	Kendinden soğutmalı
haberleşme port protokolü	Modbus
konnektörün tipi	RJ45 (ön yüzde) için Modbus
fiziksel arayüz	2 telli RS 485 için Modbus
iletim çerçevesi	RTU için Modbus
iletim hızı	4800 bit/sn 9600 bit/s 19200 bit/s 38400 bit/sn
adreslerin sayısı	1…247 için Modbus
haberleşme hizmeti	Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43)
hat akımı	2,1 A -de 380 V (Ağır şart) 1,8 A -de 460 V (Ağır şart)
görünen güç	1,4 kVA -de 460 V (Ağır şart)
muhtemel hat Isc	5 kA ( Ağır şart )
sürekli çıkış akımı	1,5 A Ağır şart
maksimum geçici akım	2,3 A süresince 60 s (Ağır şart)
W cinsinden güç dağılımı	22,7 W, at In (Ağır şart)
hız kontrol cihazı çıkış frekansı	0,5…400 Hz
nominal anahtarlama frekansı	4 kHz
anahtarlama frekansı	2...12 kHz ayarlanabilir
hız aralığı	1…20 için asenkron motor
geçici aşırı moment	170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
frenleme torku	Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
asenkron motor kontrol profili	Gerilim/frekans oranı (V/f) Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör kontrolü (SVC)
motor kayma kompanzasyonu	Ayarlanabilir
çıkış gerilimi	380...460 V trifaze
elektrikli bağlantı	Terminal, kelepçeleme kapasitesi: 1,5...2,5 mm², AWG 16...AWG 14 (L1, L2, L3, U, V, W)
sıkma torku	0,8…1 N.m
yalıtım	Güç ve kontrol arasındaki elektrik
besleme	Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
analog giriş sayısı	1
analog giriş tipi	Yapılandırılabilir akım AI1 0...20 mA 250 Ohm Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
Dijital giriş sayısı	4
Dijital giriş tipi	Programlanabilir LI1...LI4 24 V 18...30 V
Dijital giriş lojiği	Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
örnekleme süresi	10 ms için analog giriş 20 ms, tolerans +/- 1 ms için lojik giriş
doğrusallık hatası	Maksimum değerin +/- % 0,3'ü için analog giriş
analog çıkış sayısı	1
analog çıkış tipi	AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
Dijital çıkış sayısı	2
Dijital çıkış tipi	Lojik çıkış LO+, LO- Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
minimum anahtarlama akımı	5 mA -de 24 V DC için lojik röle
maksimum anahtarlama akımı	2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
hızlanma ve yavaşlama rampaları	0...999,9 sn arasında doğrusal S U
durana kadar frenleme	DC enjeksiyon ile, <30 s
koruma tipi	Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
frekans çözünürlüğü	Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz
zaman sabiti	20 ms +/- 1 ms referans değişikliği için
Çalışma konumu	Dikey +/- 10 derece
yükseklik	143 mm
genişlik	72 mm
Derinlik	130 mm
Ürün ağırlığı	0,8 kg
besleme frekansı	50/60 Hz +/- 5 %
ürün varış yeri	Asenkron motorlar

Ortam
elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2 Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11 Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5
Standartlar	IEC 61800-3 IEC 61800-5-1
Ürün sertifikaları	CE EAC KC
IP koruma derecesi	IP20 üst parçada kapama plakası olmadan IP4X üst
kirletme derecesi	2 'e uygunIEC 61800-5-1
çevresel özellik	Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3 Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Depolama ortam koşulları	-25…70 °C
çalışma için ortam hava sıcaklığı	-10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
çalışma yüksekliği	<= 1000 m olmadan

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	13,000 cm
Package 1 Width	18,500 cm
Package 1 Length	19,000 cm
Package 1 Weight	1,014 kg
Unit Type of Package 2	P12
Number of Units in Package 2	66
Package 2 Height	90,000 cm
Package 2 Width	80,000 cm
Package 2 Length	120,000 cm
Package 2 Weight	70,000 kg
