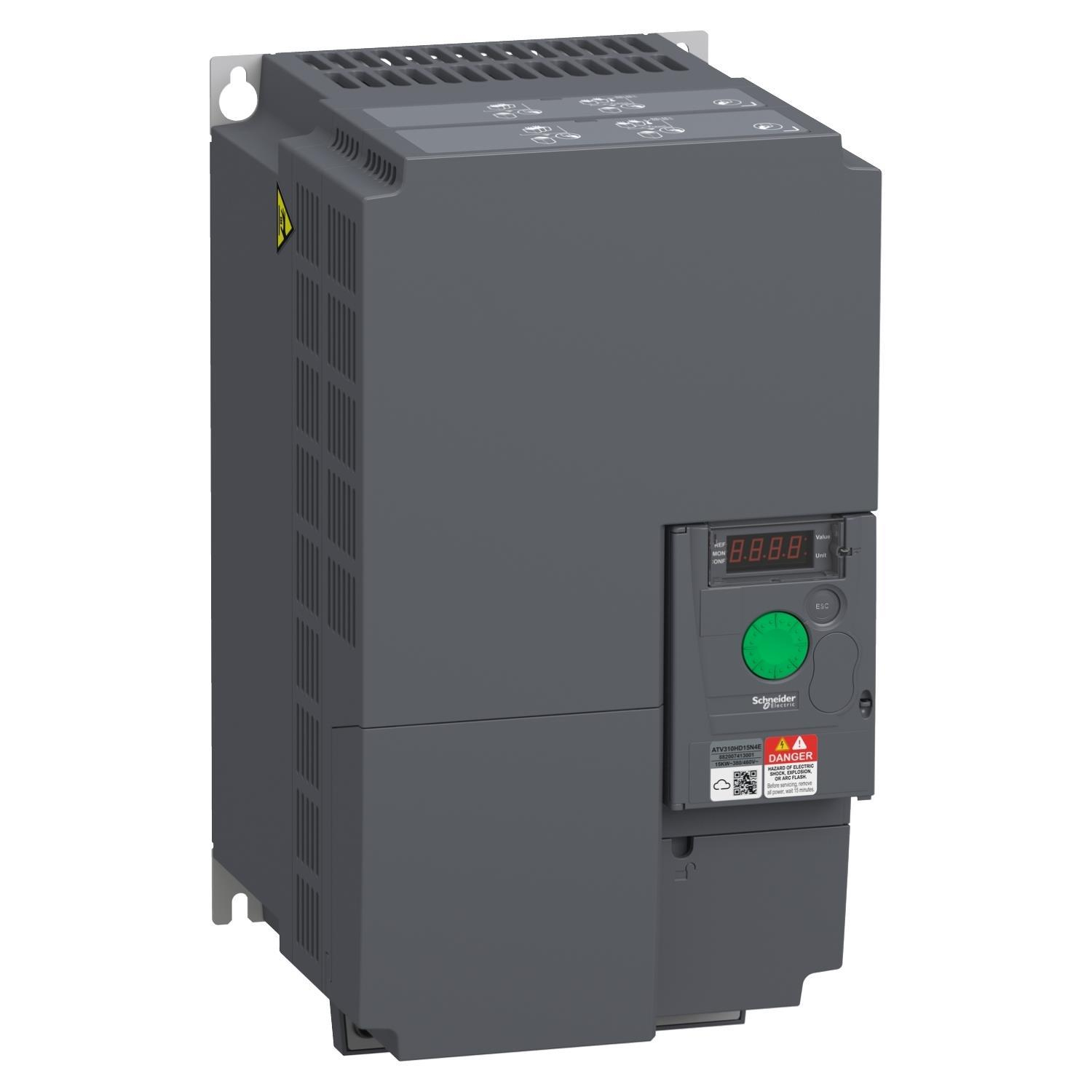

| Set başına Miktar |
1'li set |
| EMC filtresi |
EMC filtresi olmadan |
| soğutmanın tipi |
Entegre fan |
| haberleşme port protokolü |
Modbus |
| konnektörün tipi |
RJ45 (ön yüzde) için Modbus |
| fiziksel arayüz |
2 telli RS 485 için Modbus |
| iletim çerçevesi |
RTU için Modbus |
| iletim hızı |
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn |
| adreslerin sayısı |
1…247 için Modbus |
| haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43) |
| hat akımı |
55,3 A -de 380 V (Ağır şart)
54,1 A -de 380 V (normal şart)
45,8 A -de 460 V (Ağır şart)
45,1 A -de 460 V (normal şart) |
| görünen güç |
36,5 kVA -de 460 V (Ağır şart)
35,7 kVA -de 460 V (normal şart) |
| muhtemel hat Isc |
22 kA ( Ağır şart )
5 kA ( normal şart ) |
| sürekli çıkış akımı |
39 A Ağır şart
43 A normal şart |
| maksimum geçici akım |
58,5 A süresince 60 s (Ağır şart)
47,3 A süresince 60 s (normal şart) |
| W cinsinden güç dağılımı |
515,9 W, at In (Ağır şart)
539,4 W, at In (normal şart) |
| hız kontrol cihazı çıkış frekansı |
0,5…400 Hz |
| nominal anahtarlama frekansı |
4 kHz |
| anahtarlama frekansı |
2...12 kHz ayarlanabilir |
| hız aralığı |
1…20 için asenkron motor |
| geçici aşırı moment |
170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| frenleme torku |
Up to 150 % of nominal motor torque frenleme direnci ile
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
| asenkron motor kontrol profili |
Gerilim/frekans oranı (V/f)
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör kontrolü (SVC) |
| motor kayma kompanzasyonu |
Ayarlanabilir |
| çıkış gerilimi |
380...460 V trifaze |
| elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 16...25 mm², AWG 4...AWG 3 (L1, L2, L3, PA/+, PB, U, V, W) |
| sıkma torku |
2,2…2,4 N.m |
| yalıtım |
Güç ve kontrol arasındaki elektrik |
| besleme |
Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması |
| analog giriş sayısı |
1 |
| analog giriş tipi |
Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
| Dijital giriş sayısı |
4 |
| Dijital giriş tipi |
Programlanabilir LI1...LI4 24 V 18...30 V |
| Dijital giriş lojiği |
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
| örnekleme süresi |
10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş |
| doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş |
| analog çıkış sayısı |
1 |
| analog çıkış tipi |
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
| Dijital çıkış sayısı |
2 |
| Dijital çıkış tipi |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A |
| minimum anahtarlama akımı |
5 mA -de 24 V DC için lojik röle |
| maksimum anahtarlama akımı |
2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle |
| hızlanma ve yavaşlama rampaları |
0...999,9 sn arasında doğrusal
S
U |
| durana kadar frenleme |
DC enjeksiyon ile, <30 s |
| koruma tipi |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz |
| zaman sabiti |
20 ms +/- 1 ms referans değişikliği için |
| Çalışma konumu |
Dikey +/- 10 derece |
| yükseklik |
330 mm |
| genişlik |
180 mm |
| Derinlik |
191 mm |
| Ürün ağırlığı |
6,3 kg |
| besleme frekansı |
50/60 Hz +/- 5 % |
| ürün varış yeri |
Asenkron motorlar |
