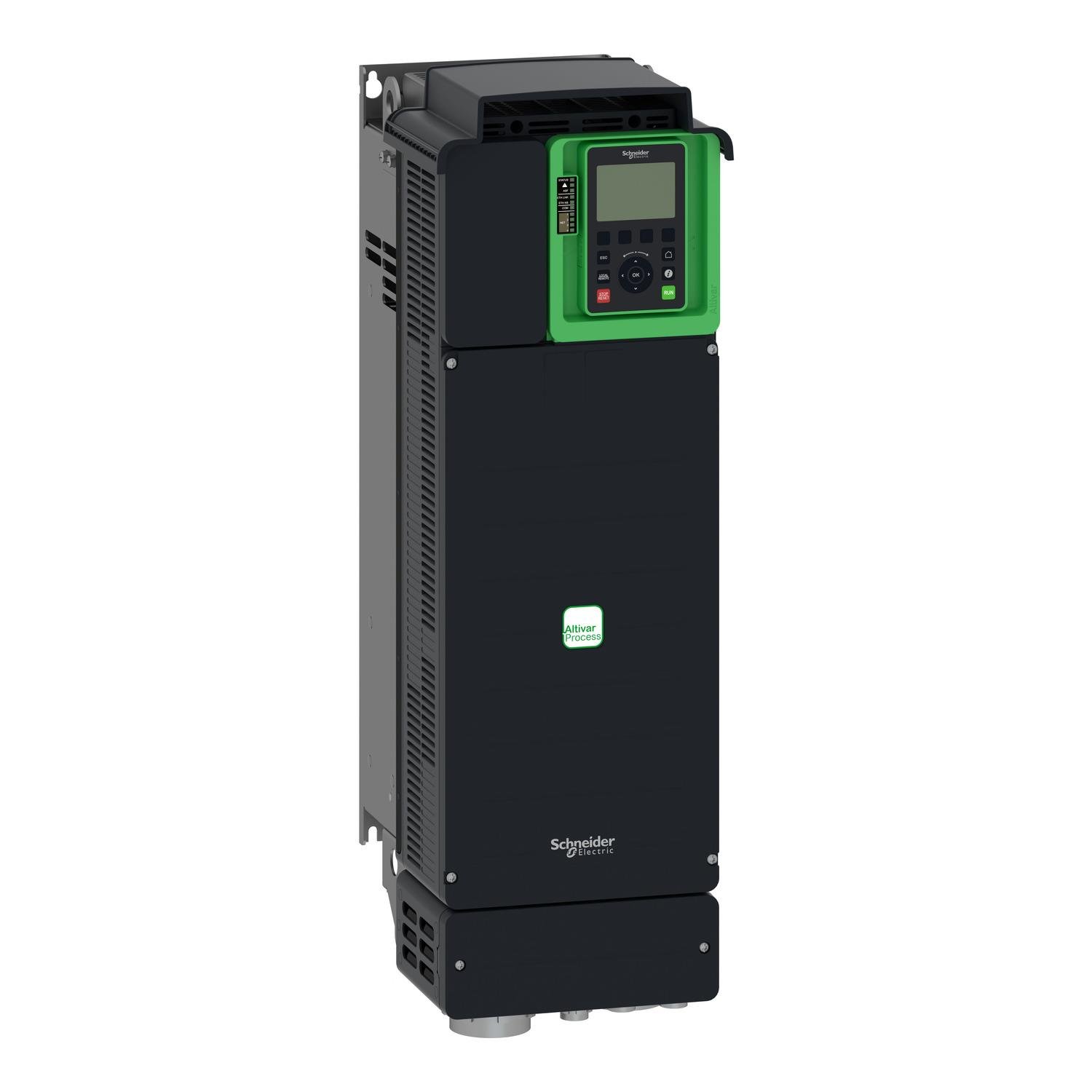

Hız Kontrol Cihazı ATV630 - 45 kW/60 HP - 380...480 V - IP21

Hız Kontrol Cihazı ATV630 - 45 kW/60 HP - 380...480 V - IP21 (ATV630D45N4)

Marka : SCHNEİDER

SCHNEİDER ATV630D45N4 - Hız Kontrol Cihazı ATV630 - 45 kW/60 HP - 380...480 V - IP21

Uygun fiyat, Zamanında Teslimat.

Anma besleme voltajı 380V ila 480V AC Bu sürücü, ek maliyet olmaksızın yenilikçi "Dur ve Kalk" işlemi sayesinde bekleme modundayken %30'a varan enerji tasarrufu sağlar Uyumlu olduğu motorların güç derecesi maksimum 45kW / 60hp; bu derece hafif aşırı yük gerektiren uygulamalar içindir (%120'ye kadar) Uyumlu olduğu motorların güç derecesi maksimum 37kW / 50hp; bu derece önemli aşırı yük gerektiren uygulamalar içindir (%150'ye kadar) Ağırlığı 28.7kg ve Ebatları, 226mm genişlik, 673mm yükseklik, 271mm derinlik Bu sürücü, sıvı yönetimi işleme ve enerji tasarrufuna odaklanmıştır, su ve atıksu, madencilik, mineraller ve metaller, petrol ve gaz ve yiyecek ve içecek uygulamalarında geniş esneklik sunar Sürücü sınıfına bağlı olarak Altivar Process ATV600 sürücülerinde aksesuarlar (fan kiti, grafik ekran terminali) ve seçenekler (I/O genişletme modülleri, bağlantı modülleri, EMC giriş filtreleri) mevcuttur Duvara dikey konumda (+/- 10°) monte edilmek üzere tasarlanmıştır Bu yeni sürücü konsepti, enerji yönetimini, varlık yönetimini ve ayrıca sürecin genel performansını destekleyerek ekipman verimliliği ve toplam mülkiyet maliyeti açısından sürecin temel ihtiyaçlarını karşılar.

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Tavsiye Et

Yorum Yaz

Ürün serisi	Altivar Process ATV600
Ürün ya da bileşen tipi	Değişken hızlı sürücü
ürüne özel uygulama	Proses ve altyapı
Ürün grubu	ATV630
model	Standart tip
ürün varış yeri	Asenkron motorlar Senkron motorlar
EMC filtresi	Entegreile 50 m motor kablosu maks 'e uygunIEC 61800-3 kategori C2 Entegreile 150 m motor kablosu maks 'e uygunIEC 61800-3 kategori C3
IP koruma derecesi	IP21 'e uygunIEC 61800-5-1 IP21 'e uygunIEC 60529
[Us] nominal besleme gerilimi	380...480 V
koruma sınıfı	UL tip 1 'e uygunUL 508C
soğutmanın tipi	Zorlamalı konveksiyon
besleme frekansı	50...60 Hz - 5...5 %
[Us] nominal besleme gerilimi	380...480 V % - 15...10
motor gücü kW	45 kW (normal şart) 37 kW (Ağır şart)
motor gücü hp	60 hp normal şart 50 hp Ağır şart
hat akımı	79,8 A -de 380 V (normal şart) 69,1 A -de 480 V (normal şart) 67,1 A -de 380 V (Ağır şart) 59 A -de 480 V (Ağır şart)
muhtemel hat Isc	50 kA
görünen güç	57,4 kVA -de 480 V (normal şart) 49,1 kVA -de 480 V (Ağır şart)
sürekli çıkış akımı	88 A -de 4 kHz için normal şart 74,5 A -de 4 kHz için Ağır şart
asenkron motor kontrol profili	Optimum moment modu Sabit tork standartı Değişken moment standardı
senkron motor kontrol profili	Sabit mıknatıslı motor Senkronize relüktans motor
hız kontrol cihazı çıkış frekansı	0,1…500 Hz
nominal anahtarlama frekansı	4 kHz
anahtarlama frekansı	2...12 kHz ayarlanabilir 4...12 kHz değer kaybı faktörü ile
güvenlik fonksiyonu	STO (güvenli tork kapatma) SIL 3
Dijital giriş lojiği	16 önceden ayarlı hız
haberleşme port protokolü	Modbus seri Ethernet Modbus TCP
seçenek kartı	Yuva A: iletişim modülü, Profibus DP V1 Yuva A: iletişim modülü, Profinet Yuva A: iletişim modülü, DeviceNet Yuva A: iletişim modülü, Modbus TCP/EtherNet/IP Yuva A: iletişim modülü, CANopen daisy zinciri RJ45 Yuva A: iletişim modülü, CANopen SUB-D 9 Yuva A: iletişim modülü, CANopen vidalı terminaller Yuva A/yuva B: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B: çıkış rölesi genişletme modülü Yuva A: iletişim modülü, Ethernet IP/Modbus TCP/MD-Link Iletişim modülü, BACnet MS/TP Iletişim modülü, Ethernet Powerlink

Tamamlayıcı
Montaj Tipi	Duvara monte
maksimum geçici akım	96,8 A süresince 60 s (normal şart) 111,8 A süresince 60 s (Ağır şart)
fazların ağ sayısı	3 faz
Dijital çıkış sayısı	0
Dijital çıkış tipi	Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mA Röle çıkışları R1A, R1B, R1C 30 V DC 3000 mA Röle çıkışları R2A, R2C 250 V AC 5000 mA Röle çıkışları R2A, R2C 30 V DC 5000 mA Röle çıkışları R3A, R3C 250 V AC 5000 mA Röle çıkışları R3A, R3C 30 V DC 5000 mA
çıkış gerilimi	<= güç besleme gerilimi
izin verilebilir geçici akım güçlendirmesi	1,1 x In süresince 60 s (normal şart) 1,5 x In süresince 60 s (Ağır şart)
motor kayma kompanzasyonu	Ayarlanabilir Sürekli mıknatıslı motor yasasında bulunmaz Otomatik her türlü yük Bastırılabilir
hızlanma ve yavaşlama rampaları	0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
fiziksel arayüz	Ethernet 2 telli RS 485
durana kadar frenleme	DC enjeksiyon ile
koruma tipi	Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü
iletim hızı	10, 100 Mbit 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
frekans çözünürlüğü	Ekran birimi: 0,1 Hz Analog giriş: 0,012/50 Hz
iletim çerçevesi	RTU
elektrikli bağlantı	Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm²/AWG 20...AWG 16 Hat tarafı: vidalı terminal 35...50 mm²/AWG 2...AWG 1 Motor: vidalı terminal 50 mm²/AWG 1
konnektörün tipi	RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP RJ45 (uzak grafik terminali üzerinde) için Modbus seri
veri biçimi	8 bit, yapılandırılabilir tek, çift veya paritesiz
polarizasyon tipi	Empedans yok
değiştirme modu	Yarım duplex, tam duplex, otomatik anlaşma Ethernet/Modbus TCP
adreslerin sayısı	1…247 için Modbus seri
erişim yöntemi	Slave Modbus TCP
besleme	Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
yerel sinyalleme	Yerel diagnostik: 3 LED Dahili haberleşme durumu: 3 LED (iki renkli) Haberleşme modülü durumu: 4 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı)
genişlik	226 mm
yükseklik	673 mm
Derinlik	271 mm
Ürün ağırlığı	28,7 kg
analog giriş sayısı	3
analog giriş tipi	AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI2 gerilim analog girişi: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
Dijital giriş sayısı	8
Dijital giriş tipi	DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
giriş uyumluluğu	DI1...DI6: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI5, DI6: Dijital giriş seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
Dijital giriş lojiği	Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
analog çıkış sayısı	2
analog çıkış tipi	Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit Yazılım-yapılandırılabilir akım DQ-, DQ+: 30 V DC Yazılım-yapılandırılabilir akım DQ-, DQ+: 100 mA
örnekleme süresi	2 ms +/- 0,5 msn (DI1...DI4) - Dijital giriş 5 ms +/- 1 ms (DI5, DI6) - Dijital giriş 5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş 10 ms +/- 1 ms (AO1) - analog çıkış
doğruluk	+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AO1, AO2 60 °C sıcaklık değişimi için analog çıkış
doğrusallık hatası	AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AO1, AO2: +/- % 0,2 için analog çıkış
röle çıkış sayısı	3
röle çıkış tipi	Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
yenileme süresi	Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
minimum anahtarlama akımı	Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
maksimum anahtarlama akımı	Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
yalıtım	Güç ve kontrol arasındaki terminaller
Maksimum çıkış frekansı	500 kHz
Maksimum Giriş Akımı	79,8 A
Hız kontrol cihazı uygulama seçimi	Building - HVAC compressor centrifugal Food and beverage processing diğer uygulamalar Mining mineral and metal fan Mining mineral and metal pump Oil and gas fan Water and waste water diğer uygulamalar Building - HVAC screw compressor Food and beverage processing pump Food and beverage processing fan Food and beverage processing atomization Oil and gas electro submersible pump (ESP) Oil and gas water injection pump Oil and gas jet fuel pump Oil and gas compressor for refinery Water and waste water centrifuge pump Water and waste water positive displacement pump Water and waste water electro submersible pump (ESP) Water and waste water screw pump Water and waste water lobe compressor Water and waste water screw compressor Water and waste water compressor centrifugal Water and waste water fan Water and waste water konveyör Water and waste water mixer
Motor güç aralığı AC-3	30…50 kW -de 380…440 V 3 faz 30…50 kW -de 480…500 V 3 faz
Set başına Miktar	1
muhafaza montajı	Duvara monte

Ortam
yalıtım direnci	> 1 MOhm 1 dakika için topraklamaya 500 V DC
gürültü seviyesi	63,5 dB 'e uygun86/188/EEC
W cinsinden güç dağılımı	Doğal konveksiyon: 121 W -de 380 V 4 kHz Zorlamalı konveksiyon: 943 W -de 380 V 4 kHz
soğutma havası hacmi	240 m3/h
Çalışma konumu	Dikey +/- 10 derece
Maksimum tork değeri	<48 % yükün %80...%100'ü arasında 'e uygunIEC 61000-3-12
elektromanyetik uyumluluk	Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
kirletme derecesi	2 'e uygunIEC 61800-5-1
titreşim direnci	1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
çalışma için ortam hava sıcaklığı	-15…50 °C (olmadan) 50…60 °C (değer kaybı faktörü ile)
Depolama ortam koşulları	-40…70 °C
çalışma yüksekliği	<= 1000 m olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle
Ürün sertifikaları	UL ATEX zone 2/22 ATEX INERIS CSA TÜV DNV-GL
İşaretleme	CE
Standartlar	UL 508C IEC 61800-3 IEC 61800-3 environment 1 category C2 EN/IEC 61800-3 ortam 2 kategori C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
aşırı gerilim kategorisi	III
düzenleme döngüsü	Ayarlanabilir PID regülatör
gürültü seviyesi	63,5 dB
kirletme derecesi	2

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	42 cm
Package 1 Width	33 cm
Package 1 Length	83 cm
Package 1 Weight	33 kg
