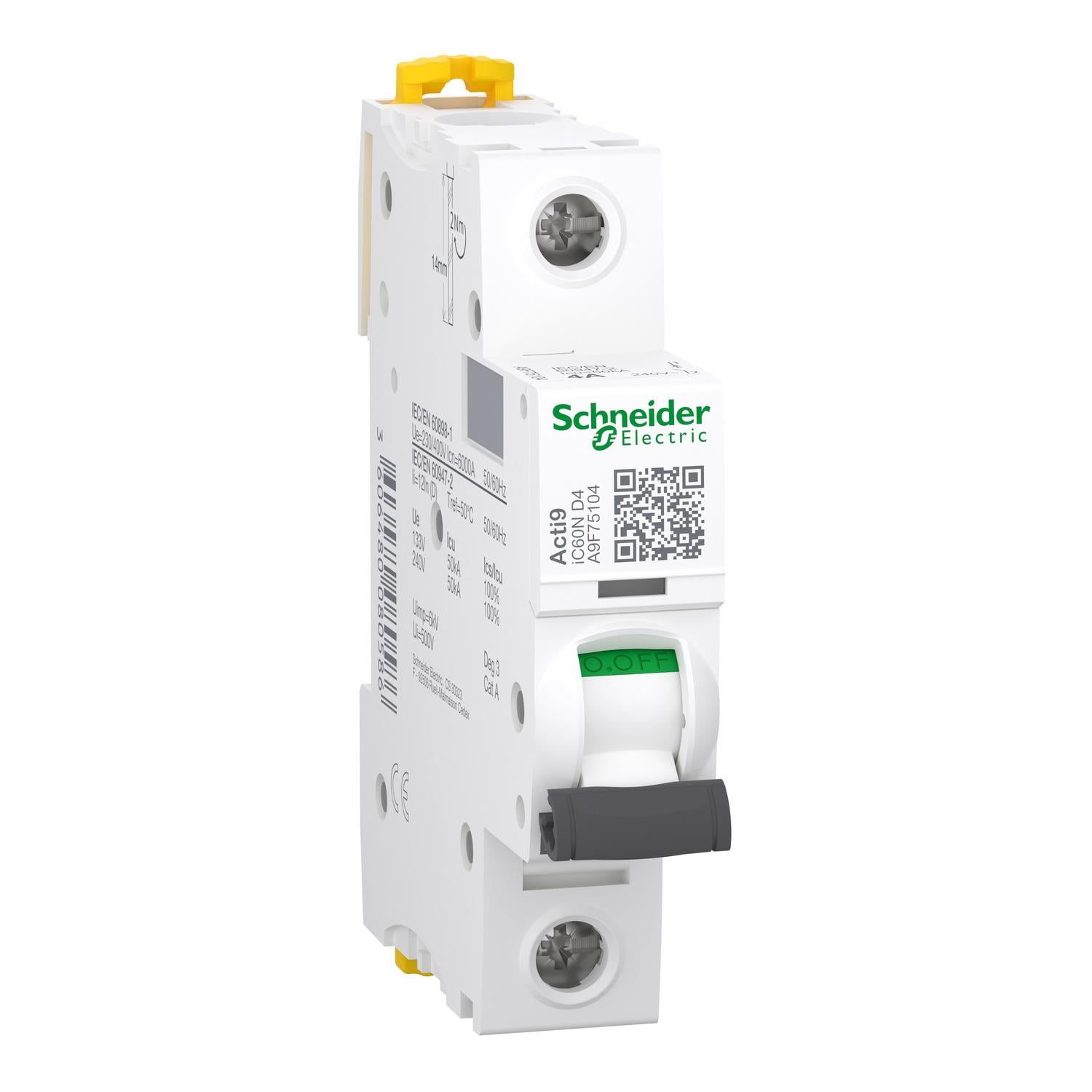

İC60N - Minyatür Devre Kesici - 1P - 4A - D eğrisi

İC60N - Minyatür Devre Kesici - 1P - 4A - D eğrisi (A9F75104)

Marka : SCHNEİDER

SCHNEİDER A9F75104 - İC60N - Minyatür Devre Kesici - 1P - 4A - D eğrisi - Acti9 Minyatür Devre Kesiciler - MCB

Uygun fiyat, Zamanında Teslimat.

IEC/EN 60947-2 standardına göre endüstriyel izolasyona uygunluk

Kısa devre ve aşırı yük akım korumasını birleştirir

Daha kısa onarım süreleri için hatalı çıkışların hızlı tespiti için Visitrip sistemi

Devre koruması söz konusu olduğunda gelişmiş güvenlik sunan VisiSafe sistemi

Yardımcı cihazlar, uzaktan izleme ve artık akım cihazı (Vigi) ekleme seçeneği

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Tavsiye Et

Yorum Yaz

cihaz uygulaması	Dağıtım
seri	Acti 9
ürün adı	Acti9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	IC60N
Kutup tanımı	1P
korumalı kutupların sayısı	1
[In] nominal akım	4 A
Şebeke tipi	DC AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	D
kesme kapasitesi	6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 50 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2 15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunTR 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2
Standartlar	EN 60947-2 IEC 60898-1 TR 60898-1 IEC 60947-2

Tamamlayıcı
Şebeke frekansı	50/60 Hz
manyetik açma limiti	12 x In +/- %20
[Ics] nominal hizmet kesme kapasitesi	50 kA 100 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz 50 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz 50 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz 50 kA 100 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz 6000 A 100 % 'e uygunTR 60898-1 - 230 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz 10 kA 100 % 'e uygunEN 60947-2 - 72 V DC 10 kA 100 % 'e uygunIEC 60947-2 - 72 V DC 15 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC 15 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Sabit
montaj desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	2
yükseklik	85 mm
genişlik	18 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,215 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu	14 mm for üst veya alt connection
sıkma torku	2 N.m üst veya alt
toprak kaçağı koruması	Yok

Ortam
IP koruma derecesi	IP20 conforming to IEC 60529 IP20 conforming to EN 60529
kirletme derecesi	3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	0...2000 m
Nominal çalışma ortam sıcaklığı	-35…70 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	1,8 cm
Package 1 Width	7,5 cm
Package 1 Length	9,5 cm
Package 1 Weight	110,0 g
Unit Type of Package 2	BB1
Number of Units in Package 2	12
Package 2 Height	8,0 cm
Package 2 Width	9,8 cm
Package 2 Length	22,5 cm
Package 2 Weight	1,384 kg
Unit Type of Package 3	S03
Number of Units in Package 3	132
Package 3 Height	30,0 cm
Package 3 Width	30,0 cm
Package 3 Length	40,0 cm
Package 3 Weight	15,737 kg
