İC60N - Minyatür Devre Kesici - 4P - 10A - D eğrisi
İC60N - Minyatür Devre Kesici - 4P - 10A - D eğrisi

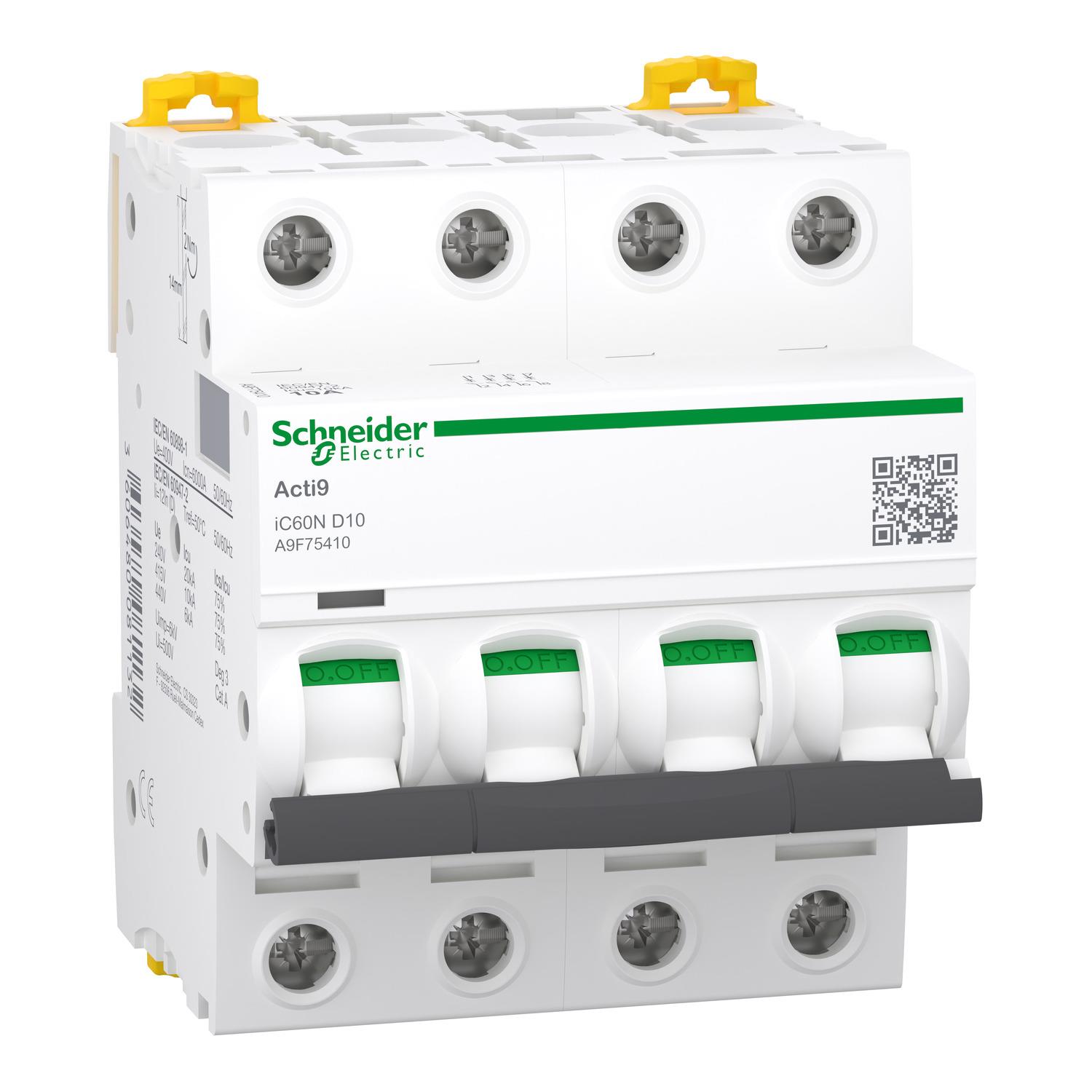

İC60N - Minyatür Devre Kesici - 4P - 10A - D eğrisi (A9F75410)

Marka : SCHNEİDER

SCHNEİDER A9F75410 - İC60N - Minyatür Devre Kesici - 4P - 10A - D eğrisi Acti9 Minyatür Devre Kesiciler - MCB

Uygun fiyat, Zamanında Teslimat.



Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 50kA'e ve EN/IEC 60898-1 Standardına göre 400VAC'de 6000A'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreleri kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ui anma yalıtım voltajı 500VAC'dir Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır Ürün DIN rayına klipslenebilir Genişlik 9mm seviyede 8 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 72mm x (Y) 85mm x (D) 78.5mm Ağırlığı 0.5kg IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -35°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.

cihaz uygulaması Dağıtım
seri Acti 9
ürün adı Acti9 iC60
Ürün ya da bileşen tipi Minyatür devre kesici
Ürün grubu IC60N
Kutup tanımı 4P
korumalı kutupların sayısı 4
[In] nominal akım 10 A
Şebeke tipi AC
DC
açma birimi teknolojisi Termik Manyetik
eğim kodu D
kesme kapasitesi 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk Evet 'e uygunTR 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2
Standartlar EN 60947-2
IEC 60898-1
IEC 60947-2
TR 60898-1
Tamamlayıcı
Şebeke frekansı 50/60 Hz
manyetik açma limiti 12 x In +/- %20
[Ics] nominal hizmet kesme kapasitesi 15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC
10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2
kontak konum göstergesi Evet
Kontrol tipi Geçiş
Cihaz üzerii sinyalizasyon Açma göstergesi
Montaj Tipi Sabit
montaj desteği DIN rayı
comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET
9 mm vida adımı 8
yükseklik 85 mm
genişlik 72 mm
Derinlik 78,5 mm
Ürün ağırlığı 0,5 kg
renk Beyaz
Mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı 10000 cycles
bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu 14 mm for üst veya alt connection
sıkma torku 2 N.m üst veya alt
toprak kaçağı koruması Ayrı blok
Ortam
IP koruma derecesi IP20 conforming to IEC 60529
IP20 conforming to EN 60529
kirletme derecesi 3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2
aşırı gerilim kategorisi IV
tropik iklim 2 'e uygunIEC 60068-1
bağıl nem 95 % -de 55 °C
çalışma yüksekliği 0...2000 m
Nominal çalışma ortam sıcaklığı -35…70 °C
Depolama ortam koşulları -40…85 °C
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,5 cm
Package 1 Width 7,2 cm
Package 1 Length 9,5 cm
Package 1 Weight 424,0 g
Unit Type of Package 2 BB1
Number of Units in Package 2 3
Package 2 Height 8,0 cm
Package 2 Width 9,8 cm
Package 2 Length 22,5 cm
Package 2 Weight 1,338 kg
Unit Type of Package 3 S03
Number of Units in Package 3 33
Package 3 Height 30,0 cm
Package 3 Width 30,0 cm
Package 3 Length 40,0 cm
Package 3 Weight 15,231 kg
