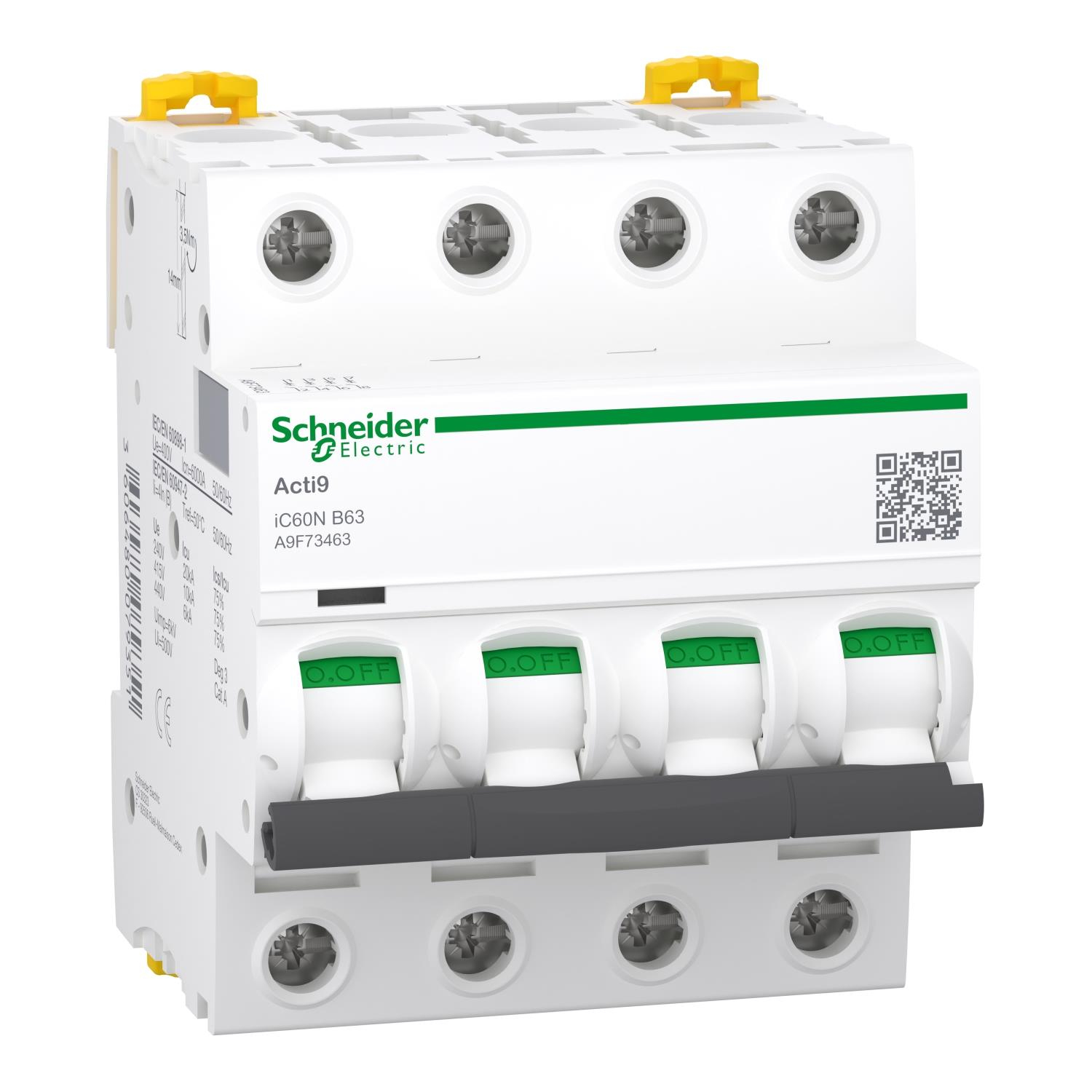

İC60N - Minyatür Devre Kesici - 4P - 63A - B eğrisi

İC60N - Minyatür Devre Kesici - 4P - 63A - B eğrisi (A9F73463)

Marka : SCHNEİDER

SCHNEİDER A9F73450 - İC60N - Minyatür Devre Kesici - 4P - 63A - B eğrisi - Acti9 Minyatür Devre Kesiciler - MCB

Uygun fiyat, Zamanında Teslimat.

Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 50kA'e ve EN/IEC 60898-1 Standardına göre 400VAC'de 6000A'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreleri kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ui anma yalıtım voltajı 500VAC'dir Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır Ürün DIN rayına klipslenebilir Genişlik 9mm seviyede 8 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 72mm x (Y) 85mm x (D) 78.5mm Ağırlığı 0.5kg IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -35°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Tavsiye Et

Yorum Yaz

cihaz uygulaması	Dağıtım
seri	Acti 9
ürün adı	Acti9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	IC60N
Kutup tanımı	4P
korumalı kutupların sayısı	4
[In] nominal akım	63 A
Şebeke tipi	DC AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	B
kesme kapasitesi	6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunTR 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2
Standartlar	EN 60947-2 IEC 60947-2 IEC 60898-1 TR 60898-1

Tamamlayıcı
Şebeke frekansı	50/60 Hz
manyetik açma limiti	4 x In +/- %20
[Ics] nominal hizmet kesme kapasitesi	15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC 10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Sabit
montaj desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	8
yükseklik	85 mm
genişlik	72 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,5 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) 1…35 mm² sert Tek terminal (üst veya alt) 1…25 mm² esnek
tel sıyırma uzunluğu	14 mm for üst veya alt connection
sıkma torku	3,5 N.m üst veya alt
toprak kaçağı koruması	Ayrı blok

Ortam
IP koruma derecesi	IP20 conforming to IEC 60529 IP20 conforming to EN 60529
kirletme derecesi	3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	0...2000 m
Nominal çalışma ortam sıcaklığı	-35…70 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	7,500 cm
Package 1 Width	7,200 cm
Package 1 Length	9,400 cm
Package 1 Weight	492,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	3
Package 2 Height	8,000 cm
Package 2 Width	9,800 cm
Package 2 Length	22,500 cm
Package 2 Weight	1,533 kg
Unit Type of Package 3	S03
Number of Units in Package 3	33
Package 3 Height	30,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	17,362 kg
