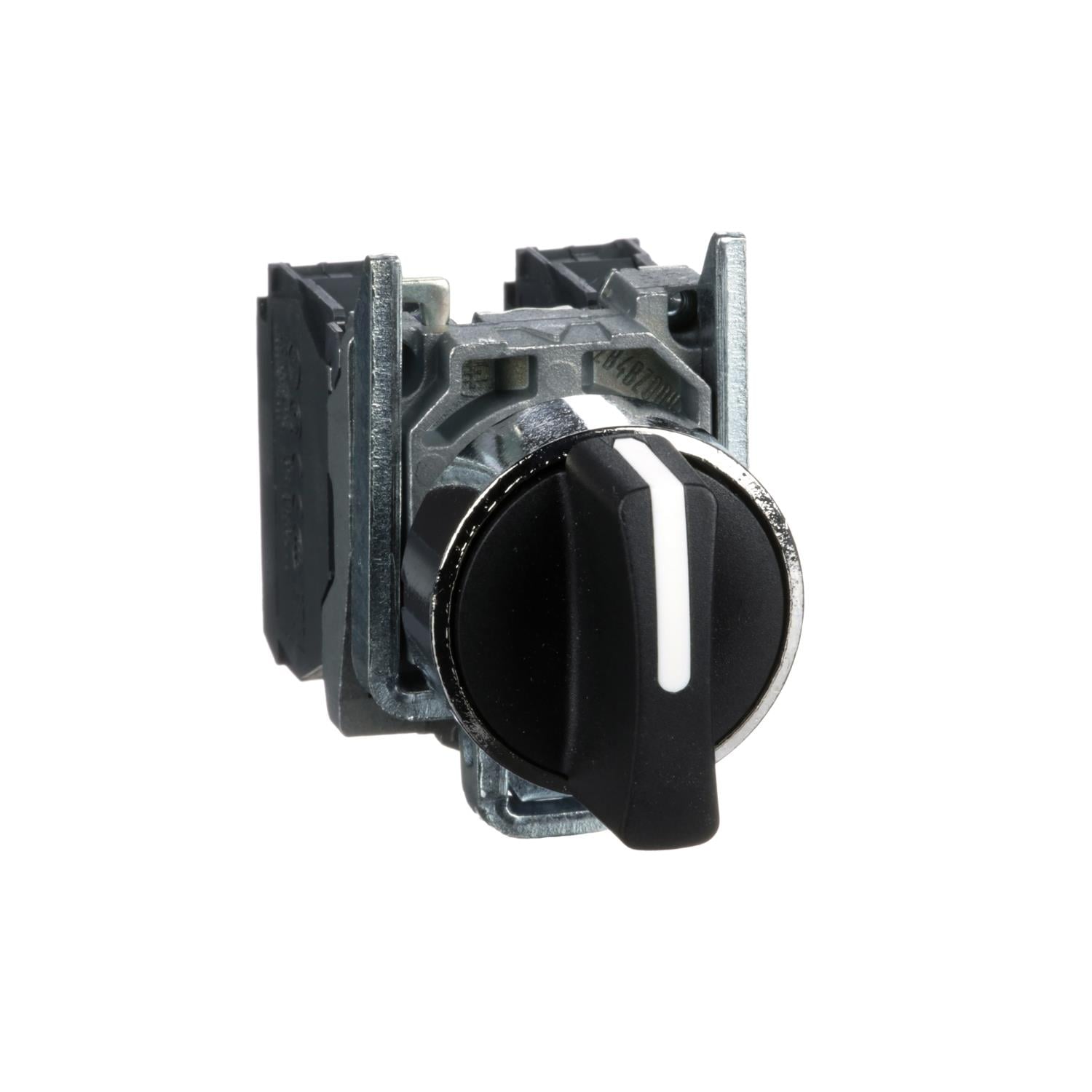

Siyah eksiksiz mandal buton Ø22 3 konumlu yaylı dönüş 2NA

Siyah eksiksiz mandal buton Ø22 3 konumlu yaylı dönüş 2NA (XB4BD53)

Marka : SCHNEİDER

SCHNEİDER XB4BD53 - siyah eksiksiz mandal buton Ø22 3 konumlu yaylı dönüş 2NA

Uygun fiyat, Zamanında Teslimat.

Bu selektör anahtar, makinelerinizi kontrol etmek için çok yönlü bir arayüz sağlar Standart 22mm çapındaki kesitlere kolayca monte edilir ve basit vida-kelepçe bağlantıları ile kontrol devrelerinize bağlanır Makinenizi çeşitli çalışma modlarına ayarlamak için etkili bir yol sağlar IP66 / IP67 / IP69 / IP69K sayesinde darbeye, toza, suya ve titreşime dayanıklıdır, zorlu ortamlarda çalışmak için idealdir.

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Tavsiye Et

Yorum Yaz

Ürün serisi	Harmony XB4
Ürün ya da bileşen tipi	Selektör anahtarı
Ürün grubu	XB4
şev malzemesi	Krom kaplı metal
sabitleme bileziği malzemesi	Zamak
montaj çapı	22,5 mm
bölünemez miktar başına satış	1
başlık tipi	Standard
sinyalleme birimi başlığı biçimi	Yuvarlak
operatörün tipi	Merkeze yaylı kurma
operatör profili	Siyah standart kol
operatör konum bilgisi	3 konum +/- 45°
kontak tipi ve düzenleme	2 NA
kontak işlemi	Yavaş kesen
bağlantılar - terminaller	Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1

Tamamlayıcı
yükseklik	47 mm
genişlik	30 mm
Derinlik	68 mm
terminallerin açıklaması ISO n°1	(13-14)NO (23-24)NO
Ürün ağırlığı	0,105 kg
yüksek basınçlı rondelaya direnç	7000000 Pa -de 55 °C, mesafe: 0,1 m
kontak kullanımı	Standart kontaklar
pozitif açıklık	Olmadan
tork değeri	0,14 N.m Elektrik durumu değişimi YOK
Mekanik dayanıklılık	1000000 cycles
sıkma torku	0,8…1,2 N.m 'e uygunIEC 60947-1
vida başının şekli	Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi	Gümüş alaşım (Ag/Ni)
kisa devre korumasi	10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] klasik açık hava termik akımı	10 A 'e uygunIEC 60947-5-1
[Ui] nominal yalıtım voltajı	600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-1
[Ie] nominal çalışma akımı	3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
elektrik dayanıklılığı	1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
elektrik güvenilirliği IEC 60947-5-4	Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
cihaz sunumu	Açılı

Ortam
koruyucu bakım	TH
Depolama ortam koşulları	-40…70 °C
Nominal çalışma ortam sıcaklığı	-40…70 °C
aşırı gerilim kategorisi	Sınıf I 'e uygunIEC 60536
IP koruma derecesi	IP69 IP69K IP67 'e uygunIEC 60529
NEMA koruma derecesi	NEMA 13 NEMA 4X
Standartlar	IEC 60947-5-5 UL 508 IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-1 IEC 60947-5-4 JIS C8201-1
Ürün sertifikaları	UL LROS (Lloyds register of shipping) BV CSA DNV GL
titreşim direnci	5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı	30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	3,200 cm
Package 1 Width	5,400 cm
Package 1 Length	8,200 cm
Package 1 Weight	104,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	5
Package 2 Height	8,800 cm
Package 2 Width	3,400 cm
Package 2 Length	26,000 cm
Package 2 Weight	520,000 g
Unit Type of Package 3	S03
Number of Units in Package 3	100
Package 3 Height	30,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	10,900 kg
