| motor gücü kW |
2,2 kW at 220...230 V AC 50/60 Hz (AC-3)
4 kW at 380...400 V AC 50/60 Hz (AC-3)
4 kW at 415...440 V AC 50/60 Hz (AC-3)
5,5 kW at 500 V AC 50/60 Hz (AC-3)
5,5 kW at 660...690 V AC 50/60 Hz (AC-3)
2,2 kW at 400 V AC 50/60 Hz (AC-4)
2,2 kW at 220...230 V AC 50/60 Hz (AC-3e)
4 kW at 380...400 V AC 50/60 Hz (AC-3e)
4 kW at 415...440 V AC 50/60 Hz (AC-3e)
5,5 kW at 500 V AC 50/60 Hz (AC-3e)
5,5 kW at 660...690 V AC 50/60 Hz (AC-3e) |
| motor gücü hp |
1 hp at 230/240 V AC 50/60 Hz for 1 faz motors
2 hp at 200/208 V AC 50/60 Hz for 3 faz motors
2 hp at 230/240 V AC 50/60 Hz for 3 faz motors
5 hp at 460/480 V AC 50/60 Hz for 3 faz motors
7,5 hp at 575/600 V AC 50/60 Hz for 3 faz motors
0,33 hp at 115 V AC 50/60 Hz for 1 faz motors |
| uyumluluk kodu |

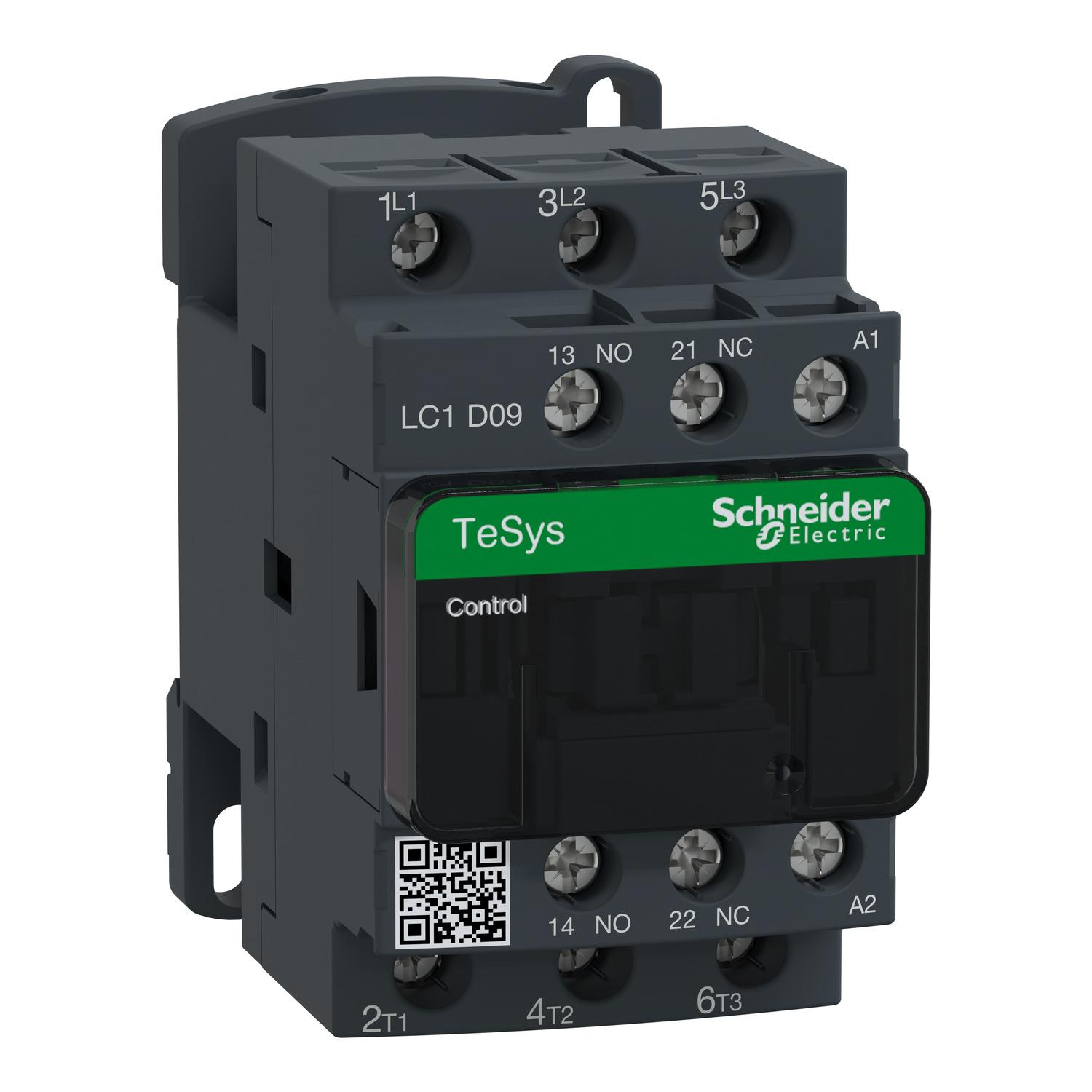

LC1D |
| kutup kontak düzenleme |
3 NA |
| koruyucu kapak |
Ile |
| [Ith] klasik açık hava termik akımı |
25 A (at 60 °C) for güç devresi
10 A (at 60 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi |
250 A at 440 V for güç devresi conforming to IEC 60947
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 |
| nominal kesme kapasitesi |
250 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
105 A 40 °C - 10 s for güç devresi
210 A 40 °C - 1 sn for güç devresi
30 A 40 °C - 10 min for güç devresi
61 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri |
10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
25 A gG at <= 690 V coordination tip 1 for güç devresi
20 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz for güç devresi |
| kutup başına güç dağılımı |
1,56 W AC-1
0,2 W AC-3
0,2 W AC-3e |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
15 Mcycles |
| elektrik dayanıklılığı |
0,6 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 9 A AC-3 Ue'de <= 440 V
2 Mcycles 9 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi |
AC -de 50/60 Hz standart |
| bobin teknolojisi |
Yerleşik süpresör modülü olmadan |
| kontrol devresi gerilim limitleri |
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü |
70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA cinsinden tutma güç tüketimi |
7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı |
2…3 W at 50/60 Hz |
| çalışma süresi |
12...22 msn kapama
4...19 msn açma |
| Maksimum çalışma hızı |
3600 cyc/h -de <60 °C |
| Maksimum çalışma hızı |
3600 cyc/h at 60 °C |
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku |
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| yardımcı kontak tipi |
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı |
25...400 Hz |
| minimum anahtarlama gerilimi |
17 V for sinyalleme devresi |
| minimum anahtarlama akımı |
5 mA for sinyalleme devresi |
| yalıtım direnci |
> 10 MOhm for sinyalleme devresi |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında |
| montaj desteği |
Ray
Plaka |
