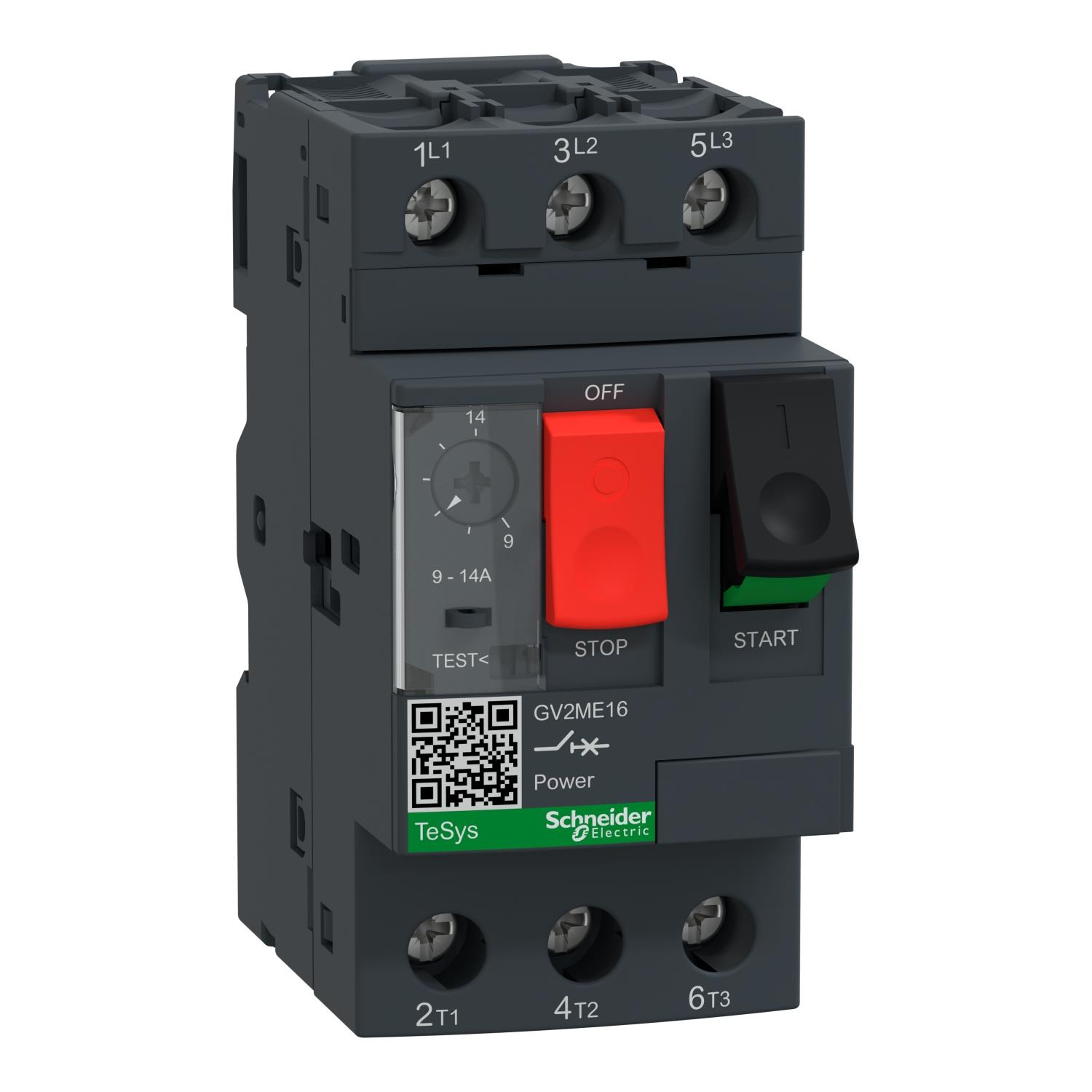

TeSys GV2-Devre kesici-termal manyetik - 9...14 A - vida kelepçesi terminalleri

TeSys GV2-Devre kesici-termal manyetik - 9...14 A - vida kelepçesi terminalleri (GV2ME16)

Marka : SCHNEİDER

SCHNEİDER GV2ME16 - TeSys GV2-Devre kesici-termal manyetik - 9...14 A - vida kelepçesi terminalleri

Uygun fiyat, Zamanında Teslimat.

Vidalı kelepçe terminalleri ile bağlantı sağlar 100 000 devir AC-3 garantili butonlu başlat-durdur kontrolü Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium uyumlu (RoHS/REACh).

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Tavsiye Et

Yorum Yaz

seri	TeSys Deca
ürün adı	TeSys GV2 TeSys Deca
Ürün ya da bileşen tipi	Motor devre kesicisi
Ürün grubu	GV2ME
cihaz uygulaması	Motor koruması
açma birimi teknolojisi	Termik Manyetik

Tamamlayıcı
Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	Kategori A 'e uygunIEC 60947-2 AC-3 'e uygunIEC 60947-4-1 AC-3e 'e uygunIEC 60947-4-1
ağ frekansı	50/60 Hz 'e uygunIEC 60947-4-1
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate)
motor gücü kW	5,5 kW -de 400/415 V AC 50/60 Hz 7,5 kW -de 500 V AC 50/60 Hz 9 kW -de 690 V AC 50/60 Hz 11 kW -de 690 V AC 50/60 Hz
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 6 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Açma/kapama butonu
[In] nominal akım	14 A
termal koruma ayar aralığı	9…14 A 'e uygunIEC 60947-4-1
manyetik açma akımı	170 A
[Ith] klasik açık hava termik akımı	14 A 'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-2
faz arızası hassasiyeti	Evet 'e uygunIEC 60947-4-1
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1 § 7-1-6
kutup başına güç dağılımı	2,5 W
Mekanik dayanıklılık	100000 cycles
elektrik dayanıklılığı	100000 cycles için AC-3 -de 415 V In 100000 cycles için AC-3e -de 415 V In
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	1,7 N.m - üzerinde vida kelepçesi terminali
genişlik	45 mm
yükseklik	89 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,26 kg
renk	Koyu gri

Ortam
Ürün sertifikaları	CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA
IK koruma derecesi	IK04
IP koruma derecesi	IP20 'e uygunIEC 60529
iklimsel dayanım	'e uygunIACS E10
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-11
çalışma için ortam hava sıcaklığı	-20…60 °C
mekanik dayanıklılık	Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5...150 Hz
çalışma yüksekliği	2000 m

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,000 cm
Package 1 Width	8,700 cm
Package 1 Length	9,500 cm
Package 1 Weight	276,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	6,971 kg
